SKRUTKOVÉ KOMPRESORY ALUP ALLEGRO

Skrutkové kompresory s plynulou reguláciou - ALUP ALLEGRO





Konštrukčný rad kompresorov ALLEGRO predstavuje novú generáciu skrutkových kompresorov vo výkonovej rade 55 -260 kW. Kompresor je vyrábaný v prevedení 7,5, 8, 10 a 13 bar. Jedná sa o plne automatický, jednostupňový, olejom mazaný kompresor so vzduchovým chladením, ktorý je určený pre stláčanie vzduchu a iných nevýbušných plynov. Skrutkový blok je mazaný uzavretým okruhom, ktorý je vybavený filtrom oleja, odlučovačom vzduchu a chladičom oleja. Vzduch je do kompresorového bloku nasávaný cez vzduchový filter a je vytlačený cez odlučovač oleja a dochladzovač vzduchu.
Pohon kompresorového bloku je pomocou prevodového ústrojenstva elektromotorom. Zariadenie je chladené radiálnym ventilátorom, ktorý je umiestnený na hriadeli samostatného elektromotora. Regulácia výkonnosti kompresora je je plynulá pomocou frekvenčného meniča.

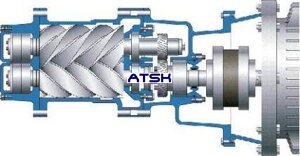

.  		 Prenos hnacej sily motora na skrutkový
blok je zaistený pomocou integrovanej prevodovky. To zabezpečuje bezstratový prenos energie a veľmi tichý chod zariadenia. Vo
porovnaní s remeňovým prevodom sa ušetrí až 3% elektrickej energie!!



Kompresor je vybavený mikroprocesorovým riadením Air Control 4, zaisťujúcim hospodárnu prevádzku, jednoduchú obsluhu, zmenu prevádzkových parametrov, odstavenie zariadenia v prípade prekročenia limitných hodnôt, indikáciu požiadaviek na servis. Táto jednotka umožňuje funkciu MASTER, pri ktoré zabezpečuje ekonomické riadenie skupiny až 4 kompresorov.



Chladenie olejového okruhu a stlačeného vzduchu je zaistené účinným radiálnym ventilátorom. Kompresor je vybavený dvoma samostatnými dochladzovač umiestnenými v jeho hornej časti. Chladenie hnacieho motora a skrutkového bloku zaisťuje axiálny ventilátor na hriadeli hnacieho elektromotora. Integrovaná kondenzačná sušička (voliteľné príslušenstvo) je chladená samostatne vlastným ventilátorom.



 Kompresor je vybavený vertikálnym zásobníkom oleja, olejovým filtrom a olejovým odlučovačom, ktorý zaisťuje maximálny obsah oleja v stlačenom vzduchu na úrovni 3 mg/m3. Vzduch ku stláčanie je filtrovaný účinným sacím filtrom. Všetky diely sú ľahko prístupné, čo zaisťuje ich rýchlu a jednoduchú výmenu.

Servisný interval na výmenu oleja a filtrov je 4000 prevádzkových hodín








Vybavenie skrutkového kompresora ALUP ALLEGRO s plynulou reguláciou



■digitálne nastavenie spínacieho a vypínacieho tlaku
■možnosť voľby úsporného režimu
■integrovaná funkcia MASTER pre riadenie ďalších kompresorov
■zobrazenie aktuálneho stavu kompresora
■zobrazenie aktuálneho tlaku
■zobrazenie teploty oleja
■indikácie požiadavky na servis
■indikácie združené poruchy

■pamäť chybových hlásení
■odstaví kompresor v prípade prekročenia limitných hodnôt (teplota, tlak, nadprúd)
■možnosť nastavenia automatického reštartu pri výpadku napätia
■počítadlo prevádzkových a záťažových hodín
■počítadlo počtu štartov



mikroprocesorové riadenie

Air Control 4

s prehľadným podsvieteným displejommikroprocesorové riadenie Air Control 4 zobrazuje všetky dôležité parametre

■skrutkový blok Atlas Copco Airpower

■núdzový vypínač
■bezstratový prenos hnacej sily motora na blok cez prevodovku
■hnací motor Siemens IP 55, izolačné trieda F, účinnosť EFF 1 s extrémnou životnosťou ložísk
■predfilter na vstupe vzduchu do skrine kompresora

■sací filter s veľkou plochou pre účinné nasáva čistého vzduchu ku stláčanie
■vertikálne olejový zásobník oleja s jednoduchým vypúšťaním pomocou ventilu
■účinný olejový odlučovač
■olejový filter
■termostat v olejovom okruhu
■externý indikátor množstvo oleja
■účinný voštinový dochladzovač oleja a stlačeného vzduchu
■axiálny ventilátor na hriadeli hnacieho elektromotora pre chladenie elektromotora a skrutkového bloku
■turbínový ventilátor na chladenie stlačeného vzduchu a olejového okruhu kompresora

 Frekvenčný menič Vacon NXL

■je prepojený s riadiacou jednotkou Air Control 4
■zobrazenie skutočných otáčok
■nastavenie limitných hodnôt
■zobrazenie chybových hlásení










Voliteľné príslušenstvo pre skrutkové kompresory ALUP ALLEGRO



■kondenzačná sušička

■TRB +3 ° C
■chladivo R 143a
■vybavenie by-pasom ako opcie
■cyklónový odlučovač
■elektronický odvod kondenzátu
■vyhrievanie oleja
■fázová kontrola
■zámorské balenie
■výmenník pre využitie odpadového tepla z kompresora

 Integrovaná sušička dimenzovaná na výkonnosť kompresora s by-pasom pre prípad opravy. Sušička je chladená samostatne cez vlastné vstupné i výstupné chladiace otvory.


Integrovaná sušička dimenzovaná na výkonnosť kompresora s by-pasom pre prípad opravy. Sušička je chladená samostatne cez vlastné vstupné i výstupné chladiace otvory.





Frekvenčný menič Vacon NXL je prepojený s riadiacou jednotkou Air Control 4

■zobrazenie skutočných otáčok

■nastavenie limitných hodnôt

■zobrazenie chybových hlásení




Výhody kompresorov s plynulou reguláciou výkonu


■Konštantný tlak v sieti
■Dodávka vzduchu v práve potrebnom množstve
■Vylúčenie neefektívnych chodov na prázdno
■Vylúčenie strát pri prechode do odľahčenia
■Štart bez rozbehových prúdových špičiek
■Vysoko účinný hnací motor EFF 1
■Konštantný cos j
■Priamy náhon
■Excelentný špecifický výkon

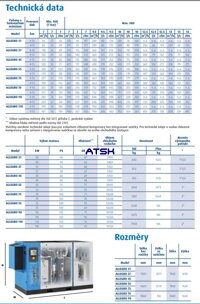

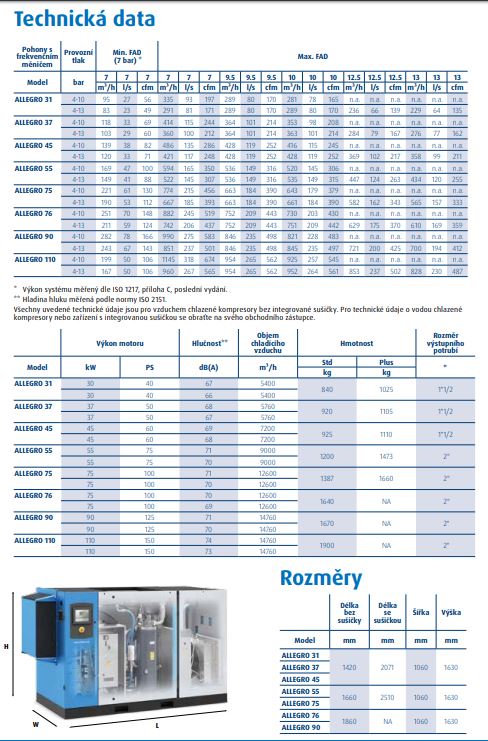

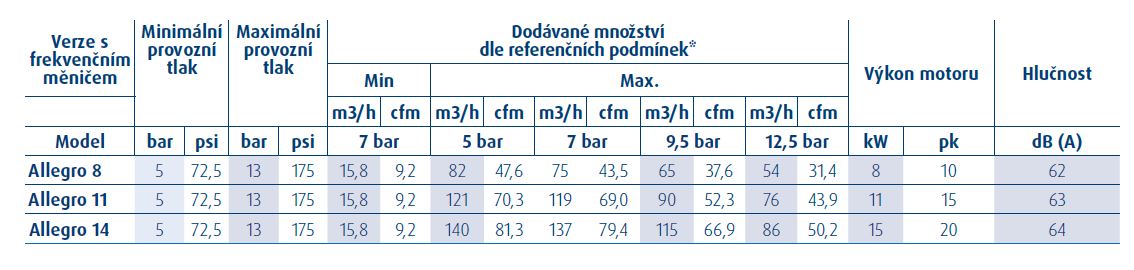

Technické dáta skrutkových kompresorov ALUP ALLEGRO s plynulou reguláciou výkonu

Typ Max. tlak Dopravné
množstvo min.
ISO 1217		 Dopravné
množstvo max.
ISO 1217		 Príkon
motora		 Dĺžka Šírka Výška Hmotnosť
(Verzia plus)		 Hlučnosť Pripoj.
  bar m3/min m3/min kW mm mm mm kg dB(A) G
ALLEGRO 11 7,5 1,68 0,26 11 965  662  1045 256  65 1"
10 1,56 0,23
13 1,38 0,19
ALLEGRO 15 7,5 0,71 2,75 15 1300 780 1555 490 (550) 65 1"
10 0,76 2,37 65
13 0,53 1,98 64
ALLEGRO 19 7,5 0,56 3,34 19 510 (570) 66 1"
10 0,61 2,96 66
13 0,57 2,36 65
ALLEGRO 22 7,5 0,73 3,82 22 516 (586) 67 1"
10 0,82 3,41 67
13 0,54 2,93 66
ALLEGRO 30 7,5 0,59 4,54 30 562 (632) 68 1"
10 0,63 4,08 68
13 0,54 1,98 64
ALLEGRO 31 7,5 1,44 5,51 30 1810 950 1760 850 - 1"
10 1,52 4,71 -
13 1,31 3,74 -
ALLEGRO 37 7,5 1,47 6,63 37 935 - 1"
10 1,57 5,79 -
13 1,35 4,61 -
ALLEGRO 45 7,5 1,57 7,93 45 950 - 1"
10 1,69 6,93 -
13 1,38 5,71 -
ALLEGRO 55 7,5 1,56 9,69 55 1185 - 1"
10 1,69 8,63 -
13 1,47 7,26 -
