Kondenzačné sušiče stlačeného vzduchu ORLIK KSO


Stlačený vzduch, ktorý nie je akýmkoľvek spôsobom upravený, obsahuje prímesy - vodu, olej, mechanické nečistoty aj. Filtráciou môžme jednoducho odstrániť olejové prímesy a mechanické nečistoty. Vlhkosť, okrom toho, že sa vyzráža vo forme kondenzátu, zostává v stlačenom vzduchu ešte ve forme pár. Vezmime si príklad: pri výkone kompresora 850 m3/hod., okolitej teplote 24 °C a relatívnej vlhkosti 75 % sa do rozvodu stlačeného vzduchu dostane 340 l vody každých 24 hodin. Ak sa stlačený vzduch nesuší, voda rozvodom stlačeného vzduchu preniká do technologií, spôsobuje  odstávky výroby,  vyššie náklady na údržbu, straty spôsobené nekvalitou výrobkou apod. Kondenzačné sušičky špičkovej kvality sa vyrábajú viac ako 30 rokov. Používaním kondenzačných sušiček sa výrazne zvyšuje spoľahlivosť systémů Stlačený vzduch, optimalizujú sa technológie závislé na stlačenom vzduchu a minimalizujú sa súvisiace prevádzkové náklady. kondenzačný sušič stlačeného vzduchu KSO

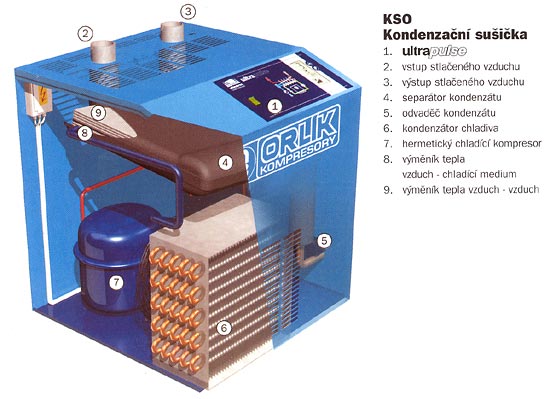

Ako pracuje KSO?

Po vstupu do sušičky se stlačený vzduch předchlazuje ve výměníku tepla vzduch - vzduch stlačeným vzduchem, který ze sušičky odchází. Předchlazený vzduch se přivádí do výměníku chladící medium - vzduch, kde se ochlazuje na požadovanou teplotu rosného bodu (obvykle 3 -5 °C, pokud je pak teplota stlačeného vzduchu v rozvodech vyšší, nevytváří se kondenzát). Vlhkost ze stlačeného vzduchu, která se v sušičce vysráží ve formě kondenzátu, se sbírá a odvádí automatickým odvaděčem.

Chladný stlačený vzduch se zpětně ohřívá přicházejícím vzduchem ve výměníku tepla vzduch - vzduch. Tento princip přináší podstatné úspory elektrické energie a také zabraňuje vzniku kondenzátu v rozvodu stlačeného vzduchu za sušičkou.



Ultra pulse: progresivní metoda regulace kondenzačního sušení



Srdcem nové generace kondenzačních sušiček KSO je procesorem řízená kontrolní jednotka. Provozní parametry, jako např. teplota chladícího média, tlak v chladícím okruhu a některé další hodnoty specifické pro kondenzační sušičky, jsou snímány senzory a zpracovány řídící elektronikou. Výsledkem kalkulace je spínání či vypínání chladícího kompresoru. Pravidelné odečítání teplotních parametrů (několikrát během jedné vteřiny) v kombinaci se speciálním výměníkem tepla, který zastává funkci zásobníku tepelné energie, zajišťuje rychlou odezvu na aktuální zatížení kondenzační sušičky. Popsaná proces zajišťuje konstantní tlakový rosný bod bez ohledu na odběr stlačeného vzduchu. Proces rovněž monitoruje objem vzniklého kondenzátu a řídí ventil pro jeho odvod, tak aby nedocházelo ke ztrátám stlačeného vzduchu.

kondenzačný sušič stlačeného vzduchu KSO



Další výhody nové generace kondenzačních sušiček:

  • ultra pulse - dodáván standardně od typu KSO 0050 AP
  • multifunkční displej
  • spotřeba elektrické energie v závislosti na zatížení, snížení nominální spotřeby o 10 %
  • odvod kondenzátu v závislosti na zatížení
  • nízkonapěťová řídící jednotka
  • signalizace teplot na displeji ve °C či °F
  • na objednávku: bezpotenciálový kontakt pro signál alarm a analogový signál 0- 10 V pro teplotu tlakového rosného bodu
  • maximální provozní teploty: teplota stlačeného vzduchu na vstupu + 60 °C, okolní teplota + 50 °C pro všechny typy
  • chladící medium R 134 pro celou výkonovou řadu (nepoškozuje ozónovou vrstvu)
  • kompaktní skříňové provedení umožňuje snadnou instalaci

Multifunkční displej zobrazuje následující parametry:

  • aktuální tlakový rosný bod
  • provozní režim normální/letní/automatický
  • celková spotřeba energie po dobu provozu
  • signál alarm
  • paměť alarmových stavů
  • požadavek na servis
  • provozní stav odváděče kondenzátu
  • provozní hodiny
  • chladící kompresor zapnut/vypnut
  • aktuální spotřeba el. energie

KSO 0010 A - KSO 1650 AP, technická data

Model Prietok vzduchu Prietok vzduchu Tlak. strata Na-pätie Potreba chlad. vzduchu

Pripoj.

rozmer

Hm.


  m3/hod m3/min bar V m3/hod G" kg Š V H
KSO 0010 A 10 0,17 0,11 230 260 3/8" 22 350 375 300
KSO 0015 A 15 0,25 0,18 230 260 3/8" 23 350 375 300
KSO 0025 A 25 0,42 0,19 230 240 1/2" 25 350 400 350
KSO 0035 A 35 0,58 0,28 230 240 1/2" 26 350 400 350
KSO 0050AP 50 0,83 0,26 230 450 3/4" 40 450 500 450
KSO 0065AP 65 1,08 0,32 230 450 3/4" 41 450 500 450
KSO 0080AP 80 1,33 0,10 230 450 3/4" 44 450 500 450
KSO 0100AP 100 1,67 0,14 230 740 1" 48 600 550 450
KSO 0125AP 125 2,08 0,22 230 740 1" 50 600 550 450
KSO 0150AP 150 2,50 0,25 230 1000 1" 52 600 550 450
KSO 0175AP 175 2,92 0,28 230 1000 1" 53 600 550 450
KSO 0225AP 225 3,75 0,23 230 1300 1 1/2" 70 600 650 600
KSO 0300AP 300 5,00 0,24 230 920 1 1/2" 80 600 650 600
KSO 0375AP 375 6,25 0,29 230 920 1 1/2" 95 600 650 600
KSO 0450AP 450 7,50 0,15 230 920 1 1/2" 97 600 650 600
KSO0550AP 550 9,17 0,23 230 2900 2" 150 900 1230 800
KSO0650AP 650 10,83 0,20 230 2900 2" 152 900 1230 800
KSO0750AP 750 12,50 0,26 230 2900 2" 166 900 1230 800
KSO0850AP 850 14,17 0,29 400 2600 2" 175 900 1230 800
KSO1000AP 1000 16,67 0,27 400 3100 2 1/2" 177 900 1230 800
KSO1175AP 1175 19,58 0,29 400 2600 2 1/2" 180 900 1230 800
KSO1350AP 1350 22,50 0,21 400 2600 2 1/2" 185 900 1230 800
 KSO1500AP 1500 25,00 0,25 400 2600 2 1/2" 190 900 1230 800
 KSO1650AP 1650 27,50 0,26 400 2600 2 1/2" 196 900 1230 800
