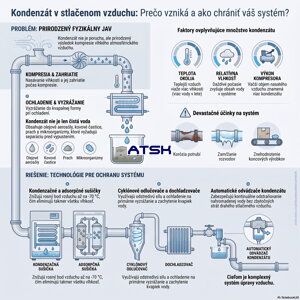

Čo je kondenzát v systéme stlačeného vzduchu a prečo vzniká?

Čo je kondenzát v systéme stlačeného vzduchu a prečo vzniká?

Ak ste niekedy vypustili vodu zo vzdušníka alebo zistili vlhkosť v pneumatickom rozvode, pravdepodobne ste sa stretli s kondenzátom. Mnohí používatelia kompresorov si myslia, že ide o poruchu zariadenia. Opak je pravdou – vznik kondenzátu je prirodzený fyzikálny jav, ktorý sprevádza výrobu stlačeného vzduchu.

Otázkou teda nie je, či kondenzát vznikne, ale ako efektívne ho odstrániť, aby nespôsoboval škody.

V tomto článku vysvetlíme, čo je kondenzát, prečo vzniká, aké problémy spôsobuje a aké technológie sa používajú na jeho odstránenie.

Čo je kondenzát?

Kondenzát je voda, ktorá vzniká skvapalnením vodnej pary obsiahnutej v nasávanom atmosférickom vzduchu.

Vzduch okolo nás nikdy nie je úplne suchý. Obsahuje určité množstvo vodnej pary, ktorého množstvo závisí od:

• teploty,
• relatívnej vlhkosti,
• atmosférického tlaku.

Keď kompresor tento vzduch nasaje a stlačí, zmenia sa jeho fyzikálne vlastnosti. Vzduch sa počas kompresie výrazne zahreje a po následnom ochladení už nedokáže udržať všetku vodnú paru. Jej prebytok sa zmení na kvapalinu – kondenzát.

Prečo vzniká voda v kompresore?

Vznik kondenzátu je dôsledkom troch fyzikálnych javov:

1. Nasávanie vlhkého vzduchu

Každý kompresor nasáva vzduch z okolitého prostredia.

Aj keď sa zdá byť suchý, vždy obsahuje určité množstvo vodnej pary.

Pri vyššej teplote môže vzduch obsahovať viac vlhkosti než pri nižšej teplote.

2. Kompresia vzduchu

Počas kompresie sa objem vzduchu zmenší niekoľkonásobne.

Súčasne sa zvýši jeho teplota, často až na 80 až 100 °C, v závislosti od typu kompresora.

Horúci vzduch dokáže udržať väčšie množstvo vodnej pary.

3. Ochladenie vzduchu

Po opustení kompresora sa stlačený vzduch ochladzuje v:

• dochladzovači,
• vzdušníku,
• potrubných rozvodoch,
• sušičke.

Ochladením klesá schopnosť vzduchu viazať vodnú paru. Tá sa začne meniť na kvapalinu a vzniká kondenzát.

Prečo je kondenzátu niekedy viac?

Množstvo vznikajúceho kondenzátu závisí od viacerých faktorov.

Teplota okolitého vzduchu

Teplý vzduch obsahuje viac vodnej pary.

V letných mesiacoch preto vzniká podstatne viac kondenzátu ako v zime.

Relatívna vlhkosť

Pri daždivom alebo hmlistom počasí môže byť relatívna vlhkosť vzduchu vyššia ako 90 %.

Takýto vzduch obsahuje výrazne viac vody.

Výkon kompresora

Čím viac vzduchu kompresor nasáva, tým viac vody sa dostáva do systému.

Veľké priemyselné kompresory môžu denne vyprodukovať desiatky litrov kondenzátu.

Prevádzkový tlak

Vyšší tlak znamená vyššiu koncentráciu vodnej pary, čo môže zvýšiť množstvo kondenzátu po ochladení.

Čo obsahuje kondenzát?

Mnohí si myslia, že ide o čistú vodu.

V skutočnosti kondenzát často obsahuje aj ďalšie látky.

Pri olejom mazaných kompresoroch môže obsahovať:

• olejové aerosóly,
• emulgovaný olej,
• kovové častice,
• prach,
• mikroorganizmy.

Preto sa kondenzát z kompresorov vo väčšine prípadov nepovažuje za bežnú odpadovú vodu a pred vypustením musí byť podľa miestnych legislatívnych požiadaviek vhodne upravený, napríklad pomocou odlučovača oleja a vody.

Aké problémy spôsobuje kondenzát?

Ak nie je zo systému pravidelne odstraňovaný, môže spôsobiť závažné technické aj ekonomické problémy.

Najčastejšie ide o:

• koróziu potrubí,
• poškodenie pneumatických ventilov,
• poruchy pneumatických valcov,
• zanášanie filtrov,
• zníženie životnosti pneumatických zariadení,
• poškodenie lakovacích technológií,
• znehodnotenie výrobkov,
• zamŕzanie potrubia počas zimy.

Aj malé množstvo vody môže spôsobiť odstávku výroby alebo zvýšené náklady na údržbu.

Kde sa kondenzát najčastejšie zhromažďuje?

Najväčšie množstvo kondenzátu vzniká alebo sa zachytáva v týchto častiach systému:

• dochladzovač,
• cyklónový odlučovač,
• vzdušník,
• filtre,
• kondenzačná sušička,
• potrubné rozvody,
• nízko položené miesta rozvodu.

Preto sa na týchto miestach používajú automatické odvádzače kondenzátu.

Ako sa kondenzát odstraňuje?

Moderné systémy stlačeného vzduchu využívajú viacero technológií.

Najčastejšie sú to:

Dochladzovače

Ochladia horúci stlačený vzduch a umožnia skoršie vyzrážanie vody.

Cyklónové odlučovače

Oddeľujú kvapky vody pomocou odstredivej sily.

Kondenzačné sušičky

Ochladia vzduch približne na +3 °C, čím odstránia väčšinu vlhkosti.

Adsorpčné sušičky

Používajú sa tam, kde je požadovaný veľmi nízky tlakový rosný bod (napríklad −40 °C alebo −70 °C).

Automatické odvádzače kondenzátu

Odstraňujú nahromadenú vodu bez strát stlačeného vzduchu.

Prečo nestačí iba vypúšťať vzdušník?

Niektorí používatelia sa spoliehajú len na pravidelné vypúšťanie vzdušníka.

To však rieši iba časť problému.

Kondenzát vzniká aj:

• v potrubiach,
• vo filtroch,
• v sušičkách,
• na koncových odberných miestach.

Kompletná úprava stlačeného vzduchu zahŕňa správne navrhnutý systém odlučovania, sušenia a automatického odvádzania kondenzátu.

Ako znížiť množstvo kondenzátu?

Úplne zabrániť jeho vzniku nie je možné, ale jeho množstvo a negatívne dôsledky možno výrazne obmedziť.

Odporúča sa:

• správne dimenzovať kompresor,
• používať dochladzovač,
• inštalovať cyklónový odlučovač,
• používať vhodnú sušičku stlačeného vzduchu,
• pravidelne kontrolovať odvádzače kondenzátu,
• servisovať filtre podľa odporúčaní výrobcu.

Ako vám môže pomôcť ATSK?

V spoločnosti ATSK s.r.o. navrhujeme kompletné systémy úpravy stlačeného vzduchu vrátane riešení na efektívne odvádzanie kondenzátu.

Naše služby zahŕňajú:

• návrh kompresorových staníc,
• dimenzovanie sušičiek,
• dodávku filtrov a odlučovačov,
• inteligentné odvádzače kondenzátu,
• odlučovače oleja a vody,
• energetické audity,
• pravidelný servis technológií stlačeného vzduchu.

Správne navrhnutý systém nielen chráni technológiu, ale zároveň znižuje náklady na údržbu a predlžuje životnosť celej pneumatickej siete.

Najčastejšie otázky (FAQ)

Je normálne, že z kompresora tečie voda?

Áno. Vznik kondenzátu je prirodzenou súčasťou kompresie vzduchu.

Je kondenzát čistá voda?

Nie vždy. Pri olejom mazaných kompresoroch môže obsahovať olej, pevné častice a ďalšie nečistoty.

Dá sa vzniku kondenzátu úplne zabrániť?

Nie. Kondenzát vzniká prirodzene pri ochladzovaní stlačeného vzduchu. Cieľom je jeho účinné odstránenie.

Je potrebná sušička stlačeného vzduchu?

Vo väčšine priemyselných aplikácií áno. Sušička výrazne znižuje množstvo vlhkosti a chráni zariadenia pred koróziou a poruchami.
