Úprava stlačeného vzduchu za bezolejovým kompresorom.

Úprava stlačeného vzduchu za bezolejovým kompresorom

Bezolejové kompresory sú nevyhnutnou súčasťou mnohých technologických procesov, pri ktorých ani minimálne množstvo oleja nesmie prísť do kontaktu s výrobkom alebo výrobným procesom. Ich použitie je bežné vo farmaceutickom, potravinárskom, nápojovom, elektrotechnickom či chemickom priemysle.

Napriek tomu sa často stretávame s nesprávnym predpokladom, že bezolejový kompresor vyrába dokonale čistý stlačený vzduch a ďalšia úprava už nie je potrebná.

V skutočnosti je situácia odlišná.

Bezolejový kompresor neznamená úplne čistý vzduch

Bezolejový kompresor nevstrekovaním oleja do kompresného priestoru eliminuje riziko kontaminácie olejom z kompresora. Nasáva však bežný atmosférický vzduch, ktorý obsahuje:

• vodnú paru,
• prach,
• peľ,
• mikroorganizmy,
• sadze,
• aerosóly,
• pevné častice.

Po stlačení sa koncentrácia týchto nečistôt zvyšuje. Ak nie sú odstránené, môžu negatívne ovplyvniť výrobný proces alebo kvalitu výrobku.

Prečo je potrebná úprava stlačeného vzduchu?

Úprava vzduchu zabezpečuje:

• odstránenie kondenzátu,
• odstránenie pevných častíc,
• odstránenie mikroorganizmov (pri vhodnej filtrácii),
• dosiahnutie požadovaného tlakového rosného bodu,
• ochranu potrubných rozvodov,
• ochranu ventilov a pneumatických prvkov,
• splnenie požiadaviek normy ISO 8573-1.

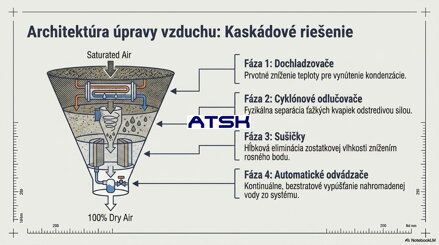

Typická zostava úpravy vzduchu

Za bezolejovým kompresorom sa najčastejšie inštaluje:

1. Bezolejový kompresor
2. Cyklónový separátor kondenzátu
3. Predfilter
4. Kondenzačná alebo adsorpčná sušička
5. Vzdušník
6. Jemný filter
7. Mikrofilter
8. Aktívny uhlíkový filter (ak je požadovaný)
9. Rozvod stlačeného vzduchu

Takéto usporiadanie zabezpečuje odstránenie vody a pevných častíc a umožňuje dosiahnuť požadovanú triedu kvality vzduchu.

Akú sušičku zvoliť?

Výber závisí od požadovaného tlakového rosného bodu.

Kondenzačná sušička

Je vhodná pre väčšinu priemyselných aplikácií.

Typický tlakový rosný bod:

+3 °C

Používa sa napríklad v:

• strojárstve,
• automobilovom priemysle,
• CNC obrábaní,
• pneumatických rozvodoch.

Adsorpčná sušička

Používa sa tam, kde je potrebný veľmi suchý vzduch.

Typický tlakový rosný bod:

• −20 °C
• −40 °C
• −70 °C

Je vhodná pre:

• farmáciu,
• elektroniku,
• laboratóriá,
• výrobu polovodičov,
• vonkajšie rozvody vystavené mrazu.

Filtrácia za bezolejovým kompresorom

Aj keď vzduch neobsahuje olej z kompresora, filtrácia zostáva dôležitá.

Používajú sa:

• predfiltre na zachytenie hrubších častíc,
• jemné filtre,
• mikrofiltre,
• filtre s aktívnym uhlím pri špeciálnych aplikáciách.

Ich správna kombinácia závisí od požadovanej kvality vzduchu.

Kvalita vzduchu podľa ISO 8573-1

Norma ISO 8573-1 definuje triedy kvality pre:

pevné častice,
vodu,
olej.

Bezolejové kompresory sa často používajú tam, kde je požadovaná trieda oleja 0. Samotné dosiahnutie tejto triedy však neznamená, že sú automaticky splnené aj požiadavky na obsah vody alebo pevných častíc. Preto je potrebná vhodná kombinácia sušičiek a filtrov.

Kde sa bezolejové kompresory používajú?

Typické aplikácie:

• farmaceutická výroba,
• výroba zdravotníckych pomôcok,
• potravinársky priemysel,
• nápojový priemysel,
• výroba polovodičov,
• elektrotechnika,
• laboratóriá,
• chemický priemysel,
• výroba optických komponentov.

Kondenzát vzniká aj pri bezolejovom kompresore

Bezolejový kompresor nevytvára olejový kondenzát, ale počas kompresie stále vzniká kondenzát z vodnej pary obsiahnutej v nasávanom vzduchu.

Preto je potrebné zabezpečiť:

• spoľahlivé odlučovanie kondenzátu,
• automatické odvádzanie kondenzátu,
• pravidelnú kontrolu odvádzačov kondenzátu.

Aj naša stránka upozorňuje, že kondenzát zostáva jedným z hlavných nepriateľov kvality stlačeného vzduchu a odporúča používať inteligentné odvádzače kondenzátu, ktoré minimalizujú tlakové straty.

Ako ATSK navrhuje úpravu vzduchu

Každý systém navrhujeme individuálne podľa:

• požadovanej triedy kvality vzduchu podľa ISO 8573-1,
• objemového prietoku,
• pracovného tlaku,
• požadovaného tlakového rosného bodu,
• prevádzkových podmienok,
• požiadaviek konkrétnej technológie.

Správne navrhnutá úprava vzduchu znižuje riziko porúch, predlžuje životnosť pneumatických zariadení a pomáha zabezpečiť stabilnú kvalitu výroby.

Úprava stlačeného vzduchu za bezolejovým kompresorom.

 Legenda zariadení:

Kompresor bezmazný

AS – odkaľovač - cyklónový separátor

AFP* – predfilter

ALM-RD – kondenzačný sušič

ALM-WDA/CDA – adsorbčný sušič

PK – vzdušník

AFS – jemný filter

ALM-AC – aktívny uhlíkový filter

AFC – koalescenčný filter

AFM – mikrofilter

Kvalita vzduchu (triedy podľa ISO 8573-1): Pevné častice (Solids). Voda (Water). Olej (Oil)

Použitie podľa kvality vzduchu trieda:

2.4.0 Potravinárska výroba

2.4.0 Nápojový priemysel

1.1.0 -2.2.0 Farmaceutický priemysel

1.1.0 - 2.2.0 Elektrotechnika, výroba čipov a dátových dosiek
