Dúchadla

Dúchadlá

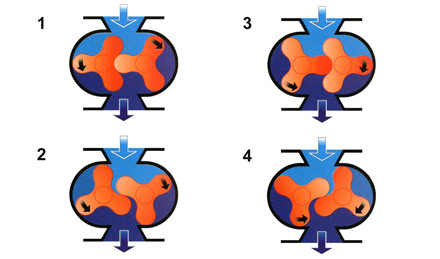

Princíp dúchadla

princíp dúchadla

Dva tvarově shodné rotační písty - rotory s navzájem opačným zmyslom otáčania sú spriahnuté dvoma ozubenými kolesami so zhodným počtom zubov, čím je zabezpečené bezdotykového odvalování rotorov. Dopravované médium je na sacej strane skrine otáčaním rotorov postupne zatvárať v komorách tvorených dvoma zubami rotorov a vnútorným povrchom skrine a ďalej prepravuje na výtlačné strane. Tlak na výtlaku je závislý na odporech potrubia a pripojeného technologického zariadenia. Komory sa postupne otvárajú do výtlačného priestoru. Následkom vyššieho tlaku v napájacej priestore dochádza k spätnému prúdeniu z výtlačného priestoru do komôr, tzv pulsacím, až do okamihu vyrovnania tlaku v oboch priestoroch. Oproti dvouzubým rotačným produkuje, vykazujú piesty třízubé nižšiu pulzácia na výtlačné strane. Tie sú ďalej znížené špeciálnou úpravou výtlačné strany skrine.



Ozubené koleso zabezpečuje synchrónny bezdotykový chod oboch piestov. Piesty preto nevyžadujú žiadne mazanie a dopravované médium nie je znečisťovaniu mazivom alebo oderom.




APLIKÁCIE

LuToS logoNajväčšie množstvo dúchadlových agregátov LUTOS - odhadom cca 40% je použité v čistiarňach odpadových vôd.

Podiel aplikácií v pneudoprave sa potom odhaduje na 30%, ďalších 20% sú dúchadla špeciálne, ktorá sa líši napr. Materiálom základných častí, riešením upchávok, spôsobom pripojenia, smerom prietoku vzdušniny pod., Zvyšnými 10% sa podieľajú ostatné aplikácie.

ČOV - Čističky odpadných vôd
dúchadlá na ČOVPre aplikácie od malých domových čistiarní pre 2-5 ekvivalentných obyvateľov až po veľké mestské čistiarne pre desaťtisíce obyvateľov sú ako zdroj vzduchu pre aeračné systémy používaná dúchadla LUTOS celé výkonové rady, tj. Od 7 do 8 000 m3 / hod. Diferencia pracovného tlaku býva obvykle od 25 do 80 kPa, tj. Od 250 do 800 mbar. V obdobných pracovných parametroch sa dúchadla využívajú aj v úpravniach pitnej vody na vyčírenie pieskových filtrov.


Dúchadlo pre pneumatickú dopravuPneumatická doprava sypkých hmôt
Pre tieto aplikácie sa využívajú ako dúchadla pretlaková tak i dúchadla podtlaková, tzn. že diferencia pracovných tlakov sa pohybuje v rozsahu od 50 kPa abs. až do 200 kPa abs., (tj. od 500 mbar abs. do 2 bar abs.). Požadované množstvo vzduchu je spravidla od 50 do 8 000 m3 / hod. Príklady širokej oblasti použitia: doprava popolčeka; doprava drveného vápenca do kotlov elektrární (odsírenia); doprava cementu; doprava sypkých hmôt alebo granúl v chemickom i potravinárskom priemysle; vykládka sypkých hmôt z lodí atď.

Špeciálne aplikácie

Od dúchadiel základnej rady sú odvodené dúchadla špeciálneho prevedenia, ktoré sa líšia napr. Materiálom základných častí, riešením upchávok, spôsobom pripojenia, smerom prietoku vzdušniny pod. Pre dopravu agresívnych médií možno voliť základné súčasti potiahnuté alebo z antikoróznej ocele, skrine aj z austenitickej tvárnej alebo šedej liatiny (Ni-Rezist).

Dúchadlá na plyn

Odčerpávanie pár a plynov
Plynotesná dúchadla a Dúchadlové agregáty, určená pre použitie v prostredí s nebezpečenstvom výbuchu, spĺňajúce požiadavky Európskej smernice 94/9 / EC (ATEX), napr .:
- uzavretý okruh s dusíkom pri plnenie tlakových fliaš kyslíkom
- uzavretý okruh s héliom pri výrobe novej generácie polovodičových súčiastok (pracovný tlak do 20 Pa)
- čerpanie a vytváranie tlaku vodnej pary pre špeciálne čistiace linky
- uzavretý okruh s dusíkom pri výrobe chemikálií
- doprava výbušných plynov (metán, bioplyn, zemný plyn, vodík)

Aplikácie pre jadrové elektrárne
Ide o plynotesná prevedení z austenitických ocelí pracujúci na jadrových elektrárňach v systéme spaľovania vodíka a v systémoch radiačnej kontroly čistoty všetkých uzavretých i vonkajších priestorov jadrových elektrární.
Požadované množstvo média od 30 do 250 m3 / hod, rozmedzie pracovných tlakov od 70 kPa abs. do 150 kPa abs., tj. 700 mbar abs. do 1,5 bar abs.
Dúchadlá pre jadrové elektrárneDúchadlá a Dúchadlové agregáty špeciálneho prevedenia vychádzajú z požiadaviek zákazníka na používanie a usporiadanie. Kompletizujú sa ako zo štandardných tak zo špeciálnych dúchadiel a podskupín štandardných alebo špeciálne riešených. Pre vyššiu pretlaky, množstvo média nad 8 000 m3 / hod alebo hlboké vákuum tiež s tandemovým usporiadaním dúchadiel.


Dúchadla na mobilných jednotkáchMobilné jednotky - Oprava vozoviek

Dúchadlá sú súčasťou mobilnej jednotky na nákladnom automobile, ktorá kompletne vyspravuje výtlky na cestách. Plní funkciu čistiace, dopravné (kamenná dr + asfaltová zmes) a utĺkacie. Zmes do výtlkov dopravuje veľkú rýchlosťou pod tlakom. Výkonnosť dúchadiel je spravidla 500 m3 / hod, diferencia pracovného tlaku 60 kPa.

Preprava sypkých hmôt a granúl
Dúchadlá sú umiestnené na nákladných vozňoch alebo prívesoch a slúžia na pneumatické doprave granulí, šrotu atď. Predovšetkým v poľnohospodárstve. Obvykle požadovaná výkonnosť 500-800 m3 / hod, diferencia pracovného tlaku do 80 kPa.
Dúchadla na prepravu sypkých hmôt a granúl


V oblasti technického rozvoja a inovácií sa firma zameriava na využívanie dúchadiel v nových trhových segmentoch, na zvyšovanie kvality výrobkov, zvyšovanie úžitkových vlastností dúchadiel a na razantné znižovanie výrobných nákladov.
