LARGO
Skrutkové kompresory ALUP LARGO
Skrutkové kompresory s priamym pohonom ALUP LARGO
Konštrukčný rad LARGO predstavuje novú generáciu skrutkových kompresorov vo výkonovej rade 11 - 55 kW. Kompresor je vyrábaný v prevedení 7,5, 8, 10 a 13 bar. Jedná sa o plne automatický, jednostupňový, olejom mazaný kompresor so vzduchovým chladením, ktorý je určený pre stláčanie vzduchu a iných nevýbušných plynov. Skrutkový blok je mazaný uzavretým okruhom, ktorý je vybavený filtrom oleja, odlučovačom vzduchu a chladičom oleja. Vzduch je do kompresorového bloku nasávaný cez vzduchový filter a je vytlačený cez odlučovač oleja a dochladzovač vzduchu.

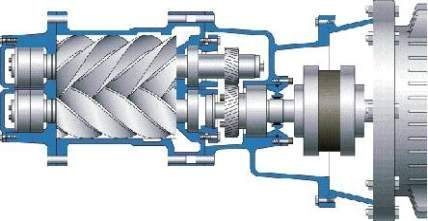

Pohon kompresorového bloku je pomocou prevodového ústrojenstva elektromotorom. Zariadenie je chladené radiálnym ventilátorom, ktorý je umiestnený na hriadeli samostatného elektromotora. Regulácia výkonnosti kompresora je dvojpolohová - klapkou v saní kompresora podľa okamžitého tlaku na výstupe zo zariadenia.Prenos hnacej sily motora na skrutkový
blok je zaistený pomocou integrovanej prevodovky. To zabezpečuje bezstratový prenos energie a veľmi tichý chod zariadenia. Vo
porovnaní s remeňovým prevodom sa ušetrí až 3% elektrickej energie!!
Kompresor je vybavený mikroprocesorovým riadením Air Control 4, zaisťujúcim hospodárnu prevádzku, jednoduchú obsluhu, zmenu prevádzkových parametrov, odstavenie zariadenia v prípade prekročenia limitných hodnôt, indikáciu požiadaviek na servis. Táto jednotka umožňuje funkciu MASTER, pri ktoré zabezpečuje ekonomické riadenie skupiny až 4 kompresorov.
Chladenie olejového okruhu a stlačeného vzduchu je zaistené účinným radiálnym ventilátorom. Kompresor je vybavený dvoma samostatnými dochladzovač umiestnenými v jeho hornej časti. Chladenie hnacieho motora a skrutkového bloku zaisťuje axiálny ventilátor na hriadeli hnacieho elektromotora. Integrovaná kondenzačná sušička (voliteľné príslušenstvo) je chladená samostatne vlastným ventilátorom.
Kompresor je vybavený vertikálnym zásobníkom oleja, olejovým filtrom a olejovým odlučovačom, ktorý zaisťuje maximálny obsah oleja v stlačenom vzduchu na úrovni 3 mg/m3. Vzduch ku stláčanie je filtrovaný účinným sacím filtrom. Všetky diely sú ľahko prístupné, čo zaisťuje ich rýchlu a jednoduchú výmenu.
Servisný interval na výmenu oleja a filtrov je 4000 prevádzkových hodín
Technické dáta kompresorov ALUP LARGO 11-55
| Typ | Max. tlak |
Dopravné množstvo ISO 1217 |
Príkon motora |
Dĺžka | Šírka | Výška | Hmotnosť | Pripoj. |
| bar | m3/min | kW | mm | mm | mm | kg | G | |
| Largo 11 | 7,5 | 1,93 | 11 | 1300 | 780 | 1555 | 460 | 1" |
| 8 | 1,83 | |||||||
| 10 | 1,52 | |||||||
| 13 | 1,2 | |||||||
| Largo 15 | 7,5 | 2,7 | 15 | 470 | 1" | |||
| 8 | 2,48 | |||||||
| 10 | 2,2 | |||||||
| 13 | 1,82 | |||||||
| Largo 19 | 7,5 | 3,28 | 18,5 | 490 | 1" | |||
| 8 | 3,17 | |||||||
| 10 | 2,7 | |||||||
| 13 | 2,32 | |||||||
| Largo 22 | 7,5 | 3,78 | 22 | 1300 | 780 | 1555 | 496 | 1" |
| 8 | 3,67 | |||||||
| 10 | 3,23 | |||||||
| 13 | 2,82 | |||||||
| Largo 30 | 7,5 | 4,60 | 30 | 542 | 1" | |||
| 8 | 4,55 | |||||||
| 10 | 4,27 | |||||||
| 13 | 3,68 | |||||||
| Largo 31 | 7,5 | 5,58 | 30 | 1810 | 950 | 1760 | 815 | 1" |
| 8 | 5,27 | |||||||
| 10 | 4,68 | |||||||
| 13 | 3,83 | |||||||
| Largo 37 | 7,5 | 6,90 | 37 | 900 | 1" | |||
| 8 | 6,63 | |||||||
| 10 | 5,88 | |||||||
| 13 | 4,68 | |||||||
| Largo 45 | 7,5 | 8,03 | 45 | 975 | 1" | |||
| 8 | 7,87 | |||||||
| 10 | 7,20 | |||||||
| 13 | 6,00 | |||||||
| Largo 55 | 7,5 | 9,48 | 55 | 1165 | 1" | |||
| 8 | - | |||||||
| 10 | 8,47 | |||||||
| 13 | 7,27 |
Vybavenie skrutkového kompresora ALUP LARGO
■mikroprocesorové riadenie Air Control 4 s prehľadným podsvieteným displejom
■počítadlo počtu štartov
■núdzový vypínač
■rozbeh hviezda / trojuholník
■skrutkový blok Atlas Copco Airpower
■bezstratový prevod hnacej sily motora na blok cez prevodovku hnací motor Siemens IP 55, izolačné trieda F, účinnosť EFF 1 s extrémnou životnosťou ložísk
■predfilter na vstupe vzduchu do skrine kompresora
■sací filter s veľkou plochou pre účinné nasáva čistého vzduchu ku stláčanie
■vertikálne olejový zásobník oleja s jednoduchým vypúšťaním pomocou ventilu
■účinný olejový odlučovač
■olejový filter
■termostat v olejovom okruhu
■externý indikátor množstvo oleja
■účinný voštinový dochladzovač oleja a stlačeného vzduchu
■axiálny ventilátor na hriadeli hnacieho elektromotora
■kondenzačná sušička (platí pre verziu PLUS)
Technické dáta kompresorov ALUP LARGO 56 -110
| Typ | Max. tlak | Dopravné množstvo ISO 1217 |
Príkon motora |
Dĺžka | Šírka | Výška | Hlučnosť | Hmotnosť | Pripoj |
| bar | m3/min | kW | mm | mm | mm | dB(A) | kg | G | |
| Largo 56 | 7,5 | 10,62 | 55 | 2100 | 1060 | 1600 | 65 | 1430 | 2" |
| 8 | 10,2 | ||||||||
| 10 | 8,93 | ||||||||
| 13 | 7,22 | ||||||||
| Largo 75 | 7,5 | 14,7 | 75 | 66 | 1500 | 2" | |||
| 8 | 13,9 | ||||||||
| 10 | 12,37 | ||||||||
| 13 | 10,48 | ||||||||
| Largo 90 | 7,5 | 16,08 | 90 | 71 | 1625 | 2" | |||
| 8 | 16,06 | ||||||||
| 10 | 14,67 | ||||||||
| 13 | 11,87 | ||||||||
| Largo 110 | 7,5 | 19,58 | 110 | 75 | 1810 | 2" | |||
| 8 | 18,98 | ||||||||
| 10 | 17,08 | ||||||||
| 13 | 14,67 | ||||||||
| Largo 111 | 7,5 | 20,23 | 110 | 2606 | 1490 | 1938 | - | 2420 | - |
| 8 | 19,52 | ||||||||
| 10 | 17,25 | ||||||||
| 13 | 13,63 | ||||||||
| Largo 132 | 7,5 | 24,50 | 132 | 2736 | - | 2565 | - | ||
| 8 | 23,20 | ||||||||
| 10 | 21,08 | ||||||||
| 13 | 17,08 | ||||||||
| Largo 160 | 7,5 | 28,61 | 160 | 2941 | 1610 | 1992 | - | 2830 | - |
| 8 | 27,35 | ||||||||
| 10 | 24,83 | ||||||||
| 13 | 20,67 | ||||||||
| Largo 200 | 7,5 | 29,25 | 200 | 2300 | 1400 | 1525 | - | 3550 | - |
| 8 | 29,25 | ||||||||
| 10 | 28,59 | ||||||||
| 13 | 24,00 | ||||||||
| Largo 201 | 7,5 | 36,00 | 200 | 3400 | 1650 | 2025 | - | 3900 | - |
| 8 | 36,00 | ||||||||
| 10 | 32,00 | ||||||||
| 13 | 26,14 | ||||||||
| Largo 250 | 7,5 | 43,55 | 250 | - | 4050 | - | |||
| 8 | 43,55 | ||||||||
| 10 | 38,70 | ||||||||
| 13 | 32,87 | ||||||||
| Largo 315 W | 7,5 | 52,50 | 315 | - | 4350 | - | |||
| 8 | 52,50 | ||||||||
| 10 | 45,10 | ||||||||
| 13 | 39,78 | ||||||||
| Largo 355 W | 7,5 | 61,66 | 355 | 3600 | 2100 | 2200 | - | 5750 | - |
| 8 | 61,66 | ||||||||
| 10 | 52,70 | ||||||||
| 13 | - | ||||||||
| Largo 400 W | 7,5 | 65,94 | 400 | - | 5900 | - | |||
| 8 | 65,94 | ||||||||
| 10 | 58,41 | ||||||||
| 13 | - |
