Filtre pre stlačený vzduch ALUP



Filtre stlačeného vzduchu ALUP

Filtre stlačeného vzduchu ALUP od nemeckej firmy ALUP kompressoren slúžia na odstránenie nečistôt a oleja zo stlačeného vzduchu. Vyrábajú sa v závitovom prevedení pre kapacity do 2640 m3 / h, keď je použité hliníkové púzdro, pre kapacity nad 2640 m3 / h je použité oceľové puzdro a pripojenie je prírubové. Môžete si zvoliť buď plavákový odvod kondenzátu alebo odvod z kapacitného elektrického odvádzače. Prednosťou filtrov ALUP je ich jednoduchá inštalácia, jednoduchá a rýchla výmena filtračného elementu a kvalitná povrchová úprava. Filtre sa dodávajú podľa stupňa zachytenie nečistôt. Filtre s aktívnym uhlím sú schopné zachytiť množstvo oleja až na úroveň 0,003 mg/m3.








Filtrační jednotky ALUP 30 – 2640





Prevedenie filtrov stlačeného vzduchu ALUP





STANDART

  • hliníkové puzdro so závitovým pripojením
  • indikátor zanesenia vložky
  • plavákový odvádzač kondenzátu




 PREMIUM

  • hliníkové puzdro so závitovým pripojením
  • ukazovateľ tlakovej straty
  • elektrický odvádzač kondenzátu Intelidrain. Odvod kondenzátu bez straty tlakového vzduchu

























Typy filtračných elementov filtrov ALUP





TYP ELEMENTU jednotka typ AFP typ AFM typ AFS typ AFC
použití   předfiltr běžný filtr jemný filtr filtr s aktivním uhlím
velikost prach.částic mikron 5 1 0,1 0,006
zbytkový olej mg/m3 1 0,1 0,01 0,003
pracovní teplota min/max °C 0/100 0/100 0/100 0/60
tlaková ztráta bar 0,05 0,1 0,1 0,08
Max. tlaková diference při teplotě 20°C bar 2 2 2 2
Třída vzduchu dle ISO 8573-1   3 2 1 1
Vložka   Vložka filtra ALUP AFP
 		  alup-filter-afm.jpg  alup-filter-afs.jpg alup-filter-afc.jpg

Materiál   Celulózový filtrační papír Borosilikátové skleněné mikrovlákno s účinností HEPA Borosilikátové skleněné mikrovlákno s účinností HEPA Aktivní uhlí,
Zbytková voda   Nezachycuje vodu ze stlačeného vzduchu Zachycuje vodu v kapalném stavu. Nezachycuje vodu v plynném stavu - stlačený vzduch má relativní vlhkost 100% Zachycuje vodu v kapalném stavu. Nezachycuje vodu v plynném stavu - stlačený vzduch má relativní vlhkost 100% Zachycuje vodu v kapalném stavu. Nezachycuje vodu v plynném stavu - stlačený vzduch má relativní vlhkost 100%



Všechna data jsou vztažena na sací podmínky 1 bar (abs), 20°C, 70% relativní vlhkost)





 Určenie filtra v závislosti na prietoku


Prietok cez filter by mal byť max v rozmedzí 50 - 100% maximálnej výkonnosti filtra. Pod hranicou 50% klesá účinnosť filtra. Maximálny nominálny prietok nesmie byť prekročený




Korekčný faktor filtrov ALUP



Korekčný faktor slúži k určeniu veľkosti filtra v závislosti na vstupnom tlaku:



  Provozní tlak (bar) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
  Korekční faktor 0,25 0,36 0,50 0,60 0,75 0,90 1,00 1,10 1,20 1,40 1,50 1,60 1,75 1,90 2,00 2,10





Príklad:



 Filter AFP 300  -
 		  Nominální průtok při 7 bar:  300 m3/h
   Nominální průtok při 5 bar:  300 m3/h x 0,75 = 225 m3/h
   Nominální průtok při 10 bar:  300 m3/h x 1,40 = 420 m3/h

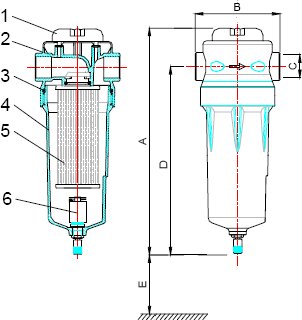

Rozmery a technické dáta filtrov 30 - 2640 v prevedení STANDART



 Legenda
 1  Diferenční indikátor zanesení
 2  Horní část pouzdra

 3

 O-kroužek pouzdra
 4  Spodní část pouzdra
 5  Filtrační element
 6  Plovákový odvadeč
 Materiál pouzdra  Hliník/ocel
 Barva   RAL 5015
 Max. tlak   16 bar
 Testovací tlak   20,8 bar



Typ filtra AFP, AFM, AFS, AFC prietok rozmery   hmotnosť

Typ elementu

ATSK
Nominální maximální A B C D E
m3/h m3/ hod mm mm G mm mm kg
30 30 37 233 90 3/8" 213 60 0,7 F0005
60 60 75 233 90 ½" 213 80 0,7 F0010
108 108 135 293 90 ¾" 273 100 0,8 F0018
180 180 225 293 90 ¾" 273 100 0,8 F0030
204 204 255 328 120 1" 308 120 1,2 F0034
300 300 375 328 120 1" 308 120 1,3 F0050
432 432 540 408 120 1 ½" 388 120 1,4 F0072
570 570 710 408 120 1 ½" 388 120 1,5 F0095
750 750 935 523 165 2" 503 150 3,8 F0125
990 990 1235 523 165 2" 503 150 3,9 F0165
1140 1140 1425 698 165 2 ½" 678 150 4,9 F0190
1320 1320 1650 698 165 2 ½" 678 150 5,0 F0220
1680 1680 2100 735 200 3" 715 200 6,8 F0280
2100 2100 2625 888 200 3" 868 200 8,0 F0350
2640 2640 3300 1008 200 3" 988 200 8,9 F0440



Všechna data jsou vztažena na sací podmínky 1 bar (abs), 20°C, 70% relativní vlhkost

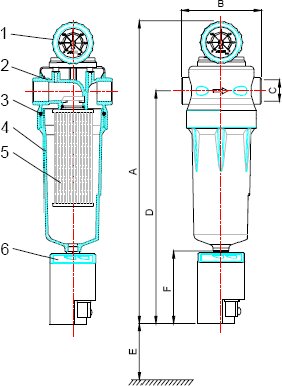

Rozmery a technické dáta filtrov ALUP 30 - 2640 v prvedení PREMIUM



 Legenda
 1  Ukazatel tlakové ztráty
 2  Horní část pouzdra

 3

 O-kroužek pouzdra
 4  Spodní část pouzdra
 5  Filtrační element
 6  Elektrický odvaděč Interlidrain
 Materiál pouzdra  Hliník/ocel
 Barva   RAL 5015
 Max. tlak   16 bar
 Testovací tlak   20,8 bar



Typ filtra AFP, AFM, AFS, AFC prietok rozmery   hmotnosť Typ elementu
Nominální maximální A B C D E  F
m3/h m3/ hod mm mm G mm mm mm kg
30 30 37 392 90 3/8"

298

 60 130
 		 0,7 F0005
60 60 75 392 90 ½"

298

 80 130 0,7 F0010
108 108 135

 452

 90 ¾"

357

 100 130 0,8 F0018
180 180 225  452
 		 90 ¾"

357

 100 130 0,8 F0030
204 204 255

487

 120 1"

380

 120 130 1,2 F0034
300 300 375

487

 120 1"

380

 120 130 1,3 F0050
432 432 540

567

 120 1 ½"

460

 120 130 1,4 F0072
570 570 710

567

 120 1 ½"

460

 120 130 1,5 F0095
750 750 935

682

 165 2"

558

 150 130 3,8 F0125
990 990 1235

682

 165 2"

558

 150 130 3,9 F0165
1140 1140 1425

857

 165 2 ½"

733

 150 130 4,9 F0190
1320 1320 1650

857

 165 2 ½"

733

 150 130 5,0 F0220
1680 1680 2100

894

 200 3"

759

 200 130 6,8 F0280
2100 2100 2625

1047

 200 3"

912

 200 130 8,0 F0350
2640 2640 3300

1167

 200 3"

1032

 200 130 8,9 F0440



Všechna data jsou vztažena na sací podmínky 1 bar (abs), 20°C, 70% relativní vlhkost











Filtrační jednotky ALUP 2700 – 10800





Provedení filtrů





  STANDART

  • ocelové pouzdro se přírubovým připojením
  • indikátor zanesení vložky
  • plovákový odvaděč kondenzátu




  PREMIUM

  • ocelové pouzdro se závitovým připojením
  • ukazatel tlakové ztráty
  • elektrický odvaděč kondenzátu. Odvod kondenzátu bez ztráty tlakového vzduchu





Typy filtračných elementov ALUP



TYP ELEMENTU jednotka typ AFP typ AFM typ AFS typ AFC
použití   předfiltr běžný filtr jemný filtr filtr s aktivním uhlím
velikost prach.částic mikron 5 1 0,1 0,006
zbytkový olej mg/m3 1 0,1 0,01 0,003
pracovní teplota min/max °C 0/66 0/66 0/66 0/60
tlaková ztráta bar 0,05 0,1 0,1 0,08
Max. tlaková diference při teplotě 20°C bar 2 2 2 2
Třída vzduchu dle ISO 8573-1   3 2 1 1
Vložka   filtry-afp.jpg
 		  filtry-afm.jpg  filtry-afs.jpg filtry-afc.jpg

Materiál   Celulózový filtrační papír Borosilikátové skleněné mikrovlákno s účinností HEPA Borosilikátové skleněné mikrovlákno s účinností HEPA Aktivní uhlí,
Zbytková voda   Nezachycuje vodu ze stlačeného vzduchu Zachycuje vodu v kapalném stavu. Nezachycuje vodu v plynném stavu - stlačený vzduch má relativní vlhkost 100% Zachycuje vodu v kapalném stavu. Nezachycuje vodu v plynném stavu - stlačený vzduch má relativní vlhkost 100% Zachycuje vodu v kapalném stavu. Nezachycuje vodu v plynném stavu - stlačený vzduch má relativní vlhkost 100%



Všechna data jsou vztažena na sací podmínky 1 bar (abs), 20°C, 70% relativní vlhkost)



Určení filtru v závislosti na průtoku



Průtok přes filtr by měl být max v rozmezí 50 – 100 % maximální výkonnosti filtru. Pod hranicí 50% klesá účinnost filtru. Maximální nominální průtok nesmí být překročen.



Korekční faktor



Korekční faktor slouží k určení velikosti filtru v závislosti na vstupním tlaku:



  Provozní tlak (bar) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
  Korekční faktor 0,25 0,36 0,50 0,60 0,75 0,90 1,00 1,10 1,20 1,40 1,50 1,60 1,75 1,90 2,00 2,10



Příklad:



 Filtr AFP 3600  -
 		  Nominální průtok při 7 bar:  3600 m3/h
   Nominální průtok při 5 bar:  3600 m3/h x 0,75 = 2700 m3/h
   Nominální průtok při 10 bar:  3600 m3/h x 1,40 = 5040 m3/h

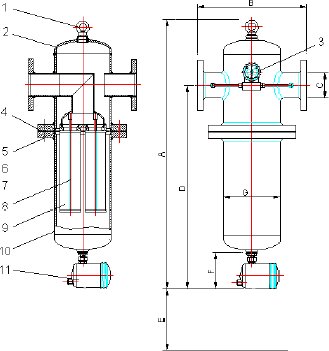

Rozmery a technické dáta filtrov ALUP 2700 - 10800 v prevedení STANDART



 Legenda
 1  Manipulační oko
 2  Horní část pouzdra

 3

 Diferenční indikátor zanesení
 4  Těsnení
 5  Šestihranný šroub
 6  Šestihranná matice
 7  Podložka
 8  Kotevní šroub
 9  Filtrační element

 10  Spodní část pouzdra

 11  Plovákový odvaděč

 Materiál pouzdra  ocel
 Příruba  v souladu s normou EN 10204
 Barva  RAL 5015
 Max. tlak  12 bar
 Testovací tlak  18 bar



Typ filtru AFP, AFM, AFS, AFC průtok rozměry   hmotnost Typ elementu
Nominální maximální A B C D E F G ...1320
m3/hod m3/ hod mm mm DN mm mm Mm mm kg Počet
2700 2700 3375 1235 485 100 965 600 140 245 92 3
3600 3600 4500 1235 485 100 965 600 140 245 130 4
5400 5400 6750 1380 590 150 1045 600 140 324 150 6
7200 7200 9000 1410 640 150 1075 600 140 406 230 8
9000 9000 11250 1600 770 175 1215 700 140 508 270 10
10800 10800 13500 1600 800 200 1215 700 140 508 350 12



Všechna data jsou vztažena na sací podmínky 1 bar (abs), 20°C, 70% relativní vlhkost










Rozmery a technické dáta filtrov ALUP 30 - 2640 v prevedení PREMIUM



 Legenda
 1  Manipulační oko
 2  Horní část pouzdra
 3

 Diferenční ukazatel tlakové ztráty
 4  Těsnení
 5  Šestihranný šroub
 6  Šestihranná matice
 7  Podložka
 8  Kotevní šroub
 9  Filtrační element
 10  Spodní část pouzdra
 11  Elektrický odvaděč kondenzátu
 Materiál pouzdra  ocel
 Příruba  v souladu s normou EN 10204
 Barva  RAL 5015
 Max. tlak  12 bar
 Testovací tlak  18 bar



Typ filtru AFP, AFM, AFS, AFC průtok rozměry   hmotnost Typ elementu
Nominální maximální A B C D E F G ...1320
m3/hod m3/ hod mm mm DN mm mm Mm mm kg Počet
2700 2700 3375 1235 485 100 985 600 160 245 92 3
3600 3600 4500 1235 485 100 985 600 160 245 130 4
5400 5400 6750 1380 590 150 1065 600 160 324 150 6
7200 7200 9000 1410 640 150 1095 600 160 406 230 8
9000 9000 11250 1600 770 175 1235 700 160 508 270 10
10800 10800 13500 1600 800 200 1235 700 160 508 350 12



Všechna data jsou vztažena na sací podmínky 1 bar (abs), 20°C, 70% relativní vlhkost
