Cyklónové odlučovače ALUP




Cyklónový odlučovač ALUP slúži k základnému odstránenie vody zo stlačeného vzduchu. Využívajú tzv cyklónového efektu, kedy sa stlačený vzduch, ktorý prúdi do odlučovača usmerní tak, aby sa z neho odstredivou silou uvoľnili kvapky vody a nečistôt. Zabraňuje sa tak napríklad zahlcovanie následných filtrov a sušičiek. Cyklónový odlučovač sa vyrábajú v závitovej prevedení pre kapacity do 2700 m3 / h, keď je použité hliníkové puzdro, pre kapacirty nad 2640 m3 / h je použité oceľové puzdro a pripojenie je prírubové. Môžete si zvoliť buď plavákový odvod kondenzátu alebo odvod pomocou kapacitného elektrického odvádzače. Prednosťou odlučovačov ALUP je ich ľahká inštalácia, jednoduchá a rýchla výmena filtračného elementu a kvalitná povrchová úprava.










Cyklonové odlučovače ALUP AS 30 – 2700





Prevedenie odlučovačov:





  STANDART

■hliníkové puzdro so závitovým pripojením
■plavákový odvádzač kondenzátu





  PREMIUM

■oceľové puzdro so závitovým pripojením
■elektrický odvádzač kondenzátu. Odvod kondenzátu bez straty tlakového vzduchu





Určenie odlučovača v závislosti na prietoku:



Prietok cez odlučovač by mal byť max v rozmedzí 50 - 100% nominálnej výkonnosti filtra. Pod hranicou 50% klesá účinnosť odlučovača. Maximálny nominálny prietok nesmie byť prekročený.

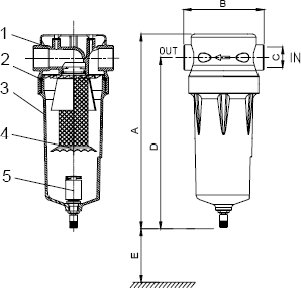

Rozměry a technická data provedení STANDART





 Legenda
 1  Horní část pouzdra
 2

 O-kroužek pouzdra

 3  Spodní část pouzdra
 4  Cyklonový element
 5  Plovákový odvadeč
 Materiál pouzdra  Hliník/ocel
 Barva   RAL 5015
 Max. tlak   16 bar
 Testovací tlak   20,8 bar
 Min. provozní teplota   +1°C
 Max. provozní teplota   +60°C



TYP průtok rozměry hmotnost
Nominální maximální A B C D E
m3/h m3/ hod mm mm G mm mm kg
AS 30 30 37 220 90 3/8" 213 60 0,6
AS 60 60 75 220 90 ½" 213 80 0,6
AS 180 180 225 280 90 ¾" 273 100 0,7
AS 300 300 375 310 120 1" 308 120 1,1
AS 570 570 710 390 120 1 ½" 388 120 1,3
AS 990 990 1235 505 165 2" 503 150 3,6
AS 1320 1320 1650 505 165 2 ½" 678 150 4,7
AS 2700 2700 3375 178 200 3" 988 200 6,2




Všechna data jsou vztažena na sací podmínky 1 bar (abs), 20°C, 70% relativní vlhkost







Rozměry a technická data provedení PREMIUM






 Legenda
 1  Horní část pouzdra
 2  O-kroužek pouzdra
 3  Spodní část pouzdra
 4  Cyklonový element
 5  Elektrický odvadeč
 Materiál pouzdra  Hliník/ocel
 Barva   RAL 5015
 Max. tlak   16 bar
 Testovací tlak   20,8 bar
 Min. provozní teplota   +1°C
 Max. provozní teplota   +60°C



TYP průtok rozměry   hmotnost
Nominální maximální A B C D E
m3/h m3/ hod mm mm G mm mm kg
AS 30 30 37 327 90 3/8" 298 60 0,6
AS 60 60 75 327 90 ½" 298 80 0,6
AS 180 180 225 387 90 ¾" 357 100 0,7
AS 300 300 375 417 120 1" 380 120 1,1
AS 570 570 710 497 120 1 ½" 460 120 1,3
AS 990 990 1235 612 165 2" 558 150 3,6
AS 1320 1320 1650 612 165 2 ½" 733 150 4,7
AS 2700 2700 3375 825 200 3" 1032 200 6,2



Všechna data jsou vztažena na sací podmínky 1 bar (abs), 20°C, 70% relativní vlhkost

 Korekční faktor



Korekční faktor slouží k určení velikosti odlučovače v závislosti na vstupním tlaku:

Provozní tlak (bar) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Korekční faktor 0,25 0,36 0,50 0,60 0,75 0,90 1,00 1,10 1,20 1,40 1,50 1,60 1,75 1,90 2,00 2,10





















Cyklonové odlučovače ALUP AS 2700 – 10800





Prevedenie odlučovačov:



STANDART

■ hliníkové puzdro so závitovým pripojením
■ plavákový odvádzač kondenzátu

PREMIUM

■ oceľové puzdro so závitovým pripojením
■ elektrický odvádzač kondenzátu. Odvod kondenzátu bez straty tlakového vzduchu



Určenie odlučovača v závislosti na prietoku:


Prietok cez odlučovač by mal byť max v rozmedzí 50 - 100% nominálnej výkonnosti filtra. Pod hranicou 50% klesá účinnosť odlučovača. Maximálny nominálny prietok nesmie byť prekročený.

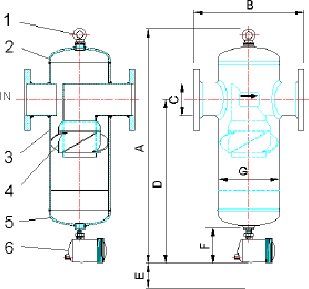

Rozmery a technické dáta prevedenia STANDART





 Legenda
 1  Manipulační oko
 2  Horní část pouzdra
 3  Střední část pouzdra
 4  Cyklonový element
 5  Spodní část pouzdra
 6  Plovákový odvaděč
 Materiál pouzdra  ocel
 Příruba   v souladu s normou EN 10204
 Barva   RAL 5015
 Max. tlak   12 bar
 Testovací tlak   18 bar
 Min. provozní teplota   +1°C
 Max. provozní teplota   +66°C



TYP průtok rozměry hmotnost
Nominální maximální A B C D E F
m3/h m3/ hod mm mm DN mm mm Mm  mm kg
AS 2400 2400 2760  930 410 100 740 100 140 219 41
AS 3000 3000 3450 940 450 125 740 100 140 245 55
AS 6600 6600 7500 1010 520 150 740 100 140 324 81
AS 7500 7500 8630 1060 600 175 740 100 140 406 117

AS 12000

12000 13800 1180 650 200 870 100 140 457 157

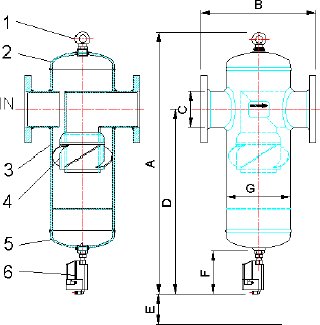

Rozměry a technická data provedení PREMIUM






 Legenda
 1  Manipulační oko
 2  Horní část pouzdra
 3  Střední část pouzdra
 4  Cyklonový element
 5  Spodní část pouzdra
 6  Elektronický odvadeč
 Materiál pouzdra  Ocel
 Příruba  v souladu s normou EN 10204
 Barva  RAL 5015
 Max. tlak  12 bar
 Testovací tlak  18 bar
 Min. provozní teplota   +1°C
 Max. provozní teplota   +66°C



TYP průtok rozměry hmotnost
Nominální maximální A B C D E F
m3/h m3/ hod mm mm DN mm mm Mm  mm kg
AS 2400 2400 2760  950 410 100 760 100 160 219 41
AS 3000 3000 3450 960 450 125 760 100 160 245 55
AS 6600 6600 7500 1030 520 150 760 100 160 324 81
AS 7500 7500 8630 1080 600 175 790 100 160 406 117

AS 12000

12000 13800 1200 650 200 880 100 160 457 157





Všechna data jsou vztažena na sací podmínky 1 bar (abs), 20°C, 70% relativní vlhkost







Korekční faktor



Korekční faktor slouží k určení velikosti odlučovače v závislosti na vstupním tlaku:



Provozní tlak (bar) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Korekční faktor 0,25 0,36 0,50 0,60 0,75 0,90 1,00 1,10 1,20 1,40 1,50 1,60 1,75 1,90 2,00 2,10
