FILTRÁCIA stlačeného vzduchu PARKER ZANDER

Mikrofiltre Zander®, rada V, ZP, XP, XP4

Mikrofiltre Zander®, rada V, ZP, XP, XP4

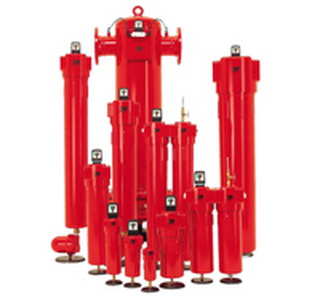

Mikrofiltre na stlačený vzduch Zander®, rada V, ZP, XP, XP4

Mikrofiltre ZANDER na stlačený vzduch zahrnňujú jednotky pre velikosti potrubia od 1/4” do DN 150, ktoré sú schopné prevádzky v rozmedzí od 0 do 16 bar. Tieto mikrofiltre sú efektívne vďaka novo vyvinutému filtračnému materiálu, ktorý  je šetrný voči životnému prostrediu. Mikrofiltre sú navrhnuté tak, aby účinně pracovaly ako samostatne, tak v mnohých vzájomných kombináciach podľa spôsobu nasadenia. Vyššie pretlaky slúžia vysokotlaké filtre. Sučasťou výbavy je diferenčný manometer a plavákový odvádzač kondenzátu. Filter je možné vybaviť  elektronickým odvádzačom kondenzátu.

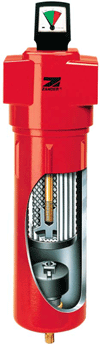

Filter ZANDER  na stlačený vzduch

Filter ZANDER  na stlačený vzduch









Filter ZANDER  na stlačený vzduchVýhody filtrov na stlačený vzduch ZANDER

možnosť veľkého prietoku vzduchu/plynu a nízká tlaková strata
vyššie teploty plynov až do +80°C štandardne
vysoká kapacita z hľadiska množstva zachytených nečistôt, ako výsledok integravania predfiltračnej vrstvy a odstupňovaných koncových filtračných vrstiev a koalescenčnej peny
jednoducha manipulácia, filter pozostává iba  z 2 dielov
vysoká kvalita filtračných elementov vyrobených najnovšími výrobnými postupmi
vysoka filtračná účinnosť filtrov na stalčený vzduch ZANDER












Technické dáta - rada V, ZP, XP, XP4


typ





Prietok
(m3/h)
7 bar

pripojenie

rozmery
(mm)

max.
tlak
(bar)

hmotnosť
(kg)

filtračný

element
(počet/typ)


      A B C D
G2 30 G 1/4 60 165 14 60 16 0,6 1/1030
G3 50 G 1/4 87 215 21 75 16 1,0 1/1050
G5 70 G 3/8 87 215 21 90 16 1,0 1/1070
G7 100 G 1/2 87 285 21 160 16 1,2 1/1140
G9 180 G 3/4 130 325 43 135 16 3,8 1/2010
G11 300 G 1 130 425 43 235 16 4,5 1/2020
G12 470 G 1 1/2 130 525 43 335 16 5 1/2030
G13 700 G 1 1/2 130 725 43 525 16 6,4 1/2050
G14 940 G 2 164 825 48 520 16 9,6 1/3050
G17 1450 G 2 164 1075 48 770 16 12,3 1/3075
G18 1940 G 2 1/2 250 1050 74 610 16 24,6 1/5060
G19 2400 G 3 250 1200 74 760 16 27 1/5075
F 17 1450 DN 80 380 1280 170 530 16 52 1/3075
F 19 2400 DN 80 440 1320 200 530 16 79 1/5075
F 20 2900 DN 100 500 1440 230 550 16 106 2/3075
F 30 4350 DN 100 500 1440 230 550 16 106,5 3/3075
F 40 5800 DN 150 640 1590 280 550 16 148 4/3075
F 60 8700 DN 150 790 1650 300 550 16 208 6/3075
F 80 11600 DN 200 790 1730 340 550 16 230 8/3075
F 100 14500 DN 200 840 1780 360 550 16 368 10/3075
F 120 17400 DN 250 940 1940 420 600 16 450 12/3075
F 160 23200 DN 250 940 1940 420 600 16 460 16/3075
F 200 29000 DN 300 940 1970 450 600 16 520 20/3075

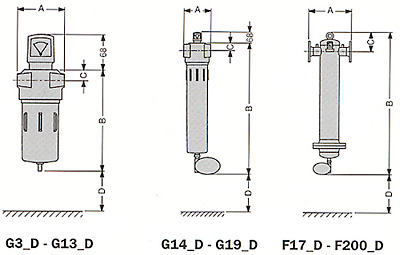

Mikrofiltre na stlačený vzduch ZANDER - rozmery



Menovitá počiatočná tlaková strata mikrofiltrov ZANDER v čistom stave Účinnosť mikrofiltrov ZANDER:
typ V = 0,02 bar pretlaku
t
yp ZP = 0,03 bar pretlaku
typ XP = 0,06 bar pretlaku
typ XP4 = 0,12 bar pretlaku

typ V = 99,99% pre částice o vel. 3 um
typ ZP = 99,9999% pre 1 um; zbytkový obsah oleja* až na úrovni 0,5 mg/m3
typ XP = 99,99999% pre 0.01 um; zbytkový obsah oleja* až na úrovni 0,01

typ XP4 = 99,99999% pre 0.01 um; zbytkový obsah oleja* až na úrovni 0,001 mg/m3

   * pri +20 °C a 7 bar



Konverzný faktor f pre iné prevádzkové tlaky:



pracovný tlak (bar) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
  f =

0,25

0,38

0,5

0,65

0,75

0,88

1,00

1,13

1,25

1,38

1,5

1,63

1,75

1,88

2

 2,13





Dopyt na filtračné vložky - formulár

Kontakt

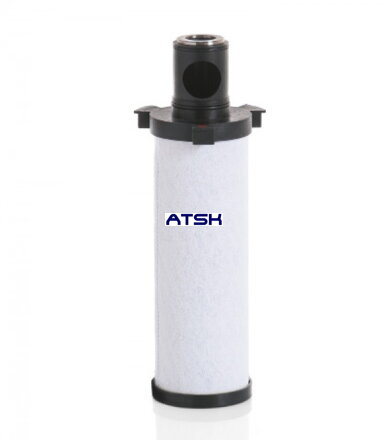

Požiadavky na filtračné elementy - vložky filtrov
