METPOINT ® BDL

BEKO TECHNOLOGIES

Zamerané na všetky hodnoty: METPOINT ® BDL | BDL compact

Objemový prietok, tlakový rosný bod, tlak, činný výkon prúdu, teplota a obsah zvyškovej olejové pary.
METPOINT BDL | BDL compact je inovatívny obrazovkový zapisovač pre zaznamenávanie kritických procesných parametrov napr. Pre aplikácie stlačeného vzduchu a plynov. Elektronický záznamový systém meria pripojené vstupné signály a zisťuje z nich informácie potrebné pre daný spôsob použitia. Tieto informácie sa zobrazujú a ukladajú na prístroji. Priebeh procesu možno dlhodobo archivovať a alarmy odovzdávať nadradeným systémom. Obrazovkový zapisovač tak umožňuje konkrétne vyhodnotenie procesov a prípadne rýchly zásah na mieste.

Zariadenie METPOINT BDL | BDL compact je mnohostranné a flexibilné. Je to optimálne riešenie okrem iného pre potravinársky a farmaceutický priemysel, pre riadenie kvality a výrobu aj pre ekologickú techniku a meranie klímy. V oblasti výroby strojov a zariadení možno s použitím týchto kompaktných systémov realizovať inteligentné komplexné riešenia s priaznivými nákladmi.

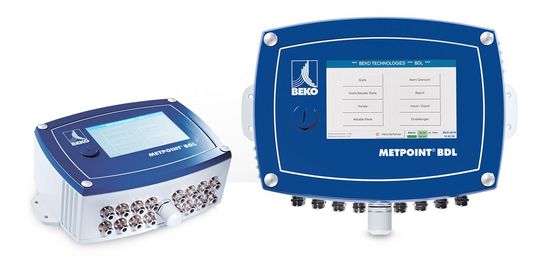

METPOINT BDL
METPOINT BDL: optimálne riešenie

Záznamové zariadenie METPOINT BDL spája vďaka prevedenie so 4, 8 alebo 12 vstupmi senzorov v jednom prístroji všetky požiadavky na kontrolu kvality a manažment energií, a to tým, že všetky namerané hodnoty, ktoré vznikajú pri úprave stlačeného vzduchu, prevádza do prehľadných štatistík a grafov. Namerané hodnoty tak môžete sledovať jednoducho a v reálnom čase a v prípade potreby okamžite zaviesť nevyhnutné opatrenia. Vie fungovať ako samostatné riešenia, dajú sa integrovať do existujúcich systémov a je možné ich kedykoľvek dovybaviť a modulárne rozšíriť.

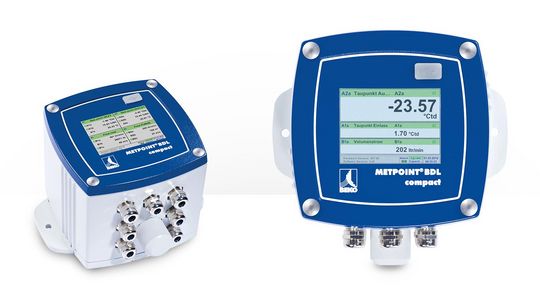

METPOINT BDL compact

METPOINT BDL compact: cenovo priaznivé riešenie
Zariadenie METPOINT BDL compact má 2-4 vstupy senzorov, zvoliť možno pritom vstupy analógové, digitálne alebo kombinované. Na želanie sú voliteľne k dispozícii ďalšie dva digitálne alebo analógové vstupy - napr. Pre elektromer alebo senzory tlaku. Kritické body vo vašich procesoch sa zobrazí okamžite. To skráti vašu reakčnú dobu a zvýši procesné a výrobné bezpečnosť. Kompaktné obrazovkový zapisovač ponúka voliteľne záznamové zariadenie s kapacitou pamäte 4 GB.

Výhody prístroja METPOINT ® BDL | BDL compact
Prístup odkiaľkoľvek na svete
Napojenie na firemnú sieť a internet pomocou štandardizovaného rozhrania
Ethernet komfortné odovzdávanie procesných dát nadradeným riadiacim stanovištiam prostredníctvom výstupu TCP / RTU Modbus pre napr. PLC, PLT

Maximálna spoľahlivosť
Sériová funkcia ukladania dát
Podporuje analýzu procesov a nákladov
Bezpečné vďaka alarmu pri prekročení medzných hodnôt

Prehľadnosť a flexibilita
Zobrazenie a analýza všetkých procesných dát formou grafických prvkov a tabuliek
Chronologická spätná dohľadateľnosť procesných dát
Podpora vášho riadenia kvality vďaka archiváciu nameraných hodnôt

Rozdiely medzi METPOINT ® BDL a BDL compact
METPOINT BDL

METPOINT BDL ®

Až 12 analógových a / alebo digitálnych senzorov
Až 32 limitných hodnôt a 4 poplašné relé pre poruchové hlásenia, ktoré možno ľubovoľne nakonfigurovať
7 "dotykový panel TFT transmisívny
Stupeň krytia IP 65

METPOINT BDL compact

METPOINT BDL ® compact

Až 4 analógové a / alebo digitálne senzory
Až 4 limity a 2 poplašné relé pre poruchové hlásenia, ktoré možno ľubovoľne nakonfigurovať
3,5 "dotykový panel, TFT transmisívny
Stupeň krytia IP 44, EN 60529

Základný princíp METPOINT ® BDL

Elektronické zaznamenávanie signálov senzorov dodáva nepretržite informácie o stlačenom vzduchu a tým aj o kvalite vášho spôsobu používania stlačeného vzduchu .. Elektronický záznamový systém meria pripojené vstupné signály a zisťuje informácie potrebné pre daný spôsob použitia. Tieto informácie sa zobrazujú a ukladajú na prístroji. Priebeh procesu možno dlhodobo archivovať a alarmy odovzdávať nadradeným systémom. Obrazovkový zapisovač tak umožňuje okamžité vyhodnotenie procesov a rýchly zásah na mieste. Nakonfigurovať a napojiť možno ľahko až dvanásť analógových a / alebo digitálnych senzorov. Na farebnom dotykovom displeji sa zobrazujú všetky namerané hodnoty, namerané krivky a prekročenej limitnej hodnoty. V kombinácii s analýzou spotrebovaného množstva možno spočítať denné, týždenné alebo mesačné vyhodnotenie s nákladmi a stavom počítadla.

Využite možností pristupovať k BDL compact odkiaľkoľvek pomocou voliteľného webového servera cez svoj mobilný telefón alebo tablet a vyžiadať si aktuálne všetky namerané hodnoty a alarmové hlásenia. Jednoducho vyberte IP adresu BDL compact v prehliadači a máte kedykoľvek aktuálne informácie.

BEKO Technologies : Meracia technika | Senzorika, monitorovanie a ukladanie dát

Mobilné zapisovanie dát: METPOINT  ® BDL portable
Mobilné záznamové zariadenie METPOINT BDL portable umožňuje rýchlo a jednoducho zaznamenávať namerané hodnoty a vyhodnocovať kvalitu stlačeného vzduchu priamo na mieste. Ide o univerzálne použiteľný príručný merací prístroj s integrovaným záznamovým zariadením na zaznamenávanie nameraných údajov, ako napr. Pri meraní spotreby a prietoku, meranie tlaku a vákua, meranie teploty, zostatkovej vlhkosti a rosného bodu, a ich prevod do prehľadných štatistík a grafik. Až 100 mil. Nameraných hodnôt vrátane dátumu a názvu miesta merania sa ukladá a graficky zobrazuje vo farebných krivkách.

One can see quality - one just needs to record it

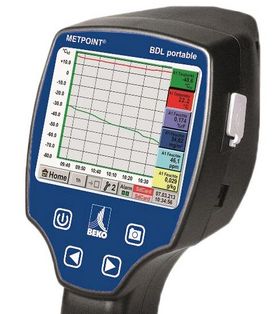

METPOINT BDL portable screen

Vďaka univerzálnemu vstupu senzorov je zaručená jednoduchá konektivita so všetkými priemyselne bežnými prevodníky. Intuitívna obsluha prebieha na dobre čitateľné 3.5 "dotykovej obrazovke. Jednoducho udržiavateľné zápisy dát prostredníctvom integrovaného záznamového zariadenia, farebné zobrazenie nameraných kriviek a interpretácia dát sú ďalšími presvedčivými parametre tohto výkonného, a napriek tomu kompaktného meracieho prístroja. Pomocou USB disku sa namerané hodnoty dajú tiež ľahko preniesť na PC a tam pomocou vyhodnocovacieho softvéru METPOINT READER SW201 jednoducho ďalej interpretovať. Namerané hodnoty tak môžete sledovať jednoducho a v reálnom čase a v prípade potreby okamžite zaviesť nevyhnutné opatrenia. vďaka METPOINTBDL portable máte vy a vaši zamestnanci vždy aj na mieste o všetkom prehľad a všetko pod kontrolou.

farebný displej : 3,5 "dotykový panel, TFT transmisívny
rozhranie:  USB rozhranie, RS485, voliteľne Ethernet
Prívod napätia pre senzory : Výstupné napätie: 24 VAC ± 10%
Výstupný prúd: 120 mA v nepretržitej prevádzke
Napájanie : Interne dobíjacie lítium-iónové akumulátory, doba nabíjania cca 4 h
METPOINT BDL portable nepretržitú prevádzku> 4 h
v závislosti na spotrebe prúdu pre ext. senzor
napájací zdroj : 100 ... 240 V AC / 50 ... 60 Hz, 12 V DC - 1A
Trieda bezpečnosti 2 - len pre použitie v suchých priestoroch
