FILTRÁCIA stlačeného vzduchu ORLIK

FILTRÁCIA stlačeného vzduchu ORLIK

Filtre rady ORLIK DF slúžia na separáciu mechanických nečistôt oleja a vody zo stlačeného vzduchu na požadovanú úroveň.

Filtre na stlačený vzduch ORLIK

Údaje pre maximálny prietok sa vzťahujú na tlak 7 bar. Pre iný pracovný pretlak je nutné použiť korekčnú tabuľku.

Pre požadovaný stupeň filtrácie je nutné dosadiť označenie filtračnej vložky pre požadovanú čistotu, napr. model DF 005 s filtračnou
vložkou DF 06050 (napr. P)

Typy filtračných vložiek
Typ P - predfilter na odstránenie nečistôt do veľkosti 3 μm
Typ M - mikrofilter na odstránenie nečistôt do veľkosti 0,1 μm, zostávajúci olej do 0,5 mg/m3
Typ S - mikrofilter na odstránenie nečistôt do veľkosti 0,01 μm, zostávajúci olej do 0,01 mg/m3
Typ A - mikrofilter na odstránenie nečistôt menších než 0,01 μm, pre odstránenie zápachu a odlúčenie olejových pár do 0,005 mg/m3

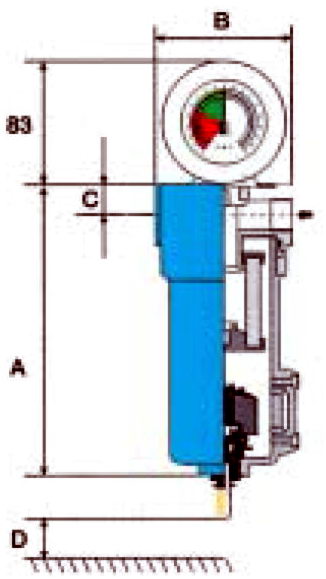

Technické parametre filtrov ORLIK DF

NázovMax. prietokDimenzia (mm)Max.tlak
(bar)		Pripoj.
rozmer		Váha
(kg)		Filtračná vložka
(l/min)(m3/hod)ABCD
DF 005 1000 60 187 88 21 60 16 3/8" 0,77 DF 06050
DF 007 1300 78 187 88 21 60 16 1/2" 0,77 DF 07050
DF 010 2000 120 256 88 21 80 16 3/4" 0,88 DF 14050
DF 018 3300 198 262 125 33 100 16 1" 2,2 DF 12075
DF 030 5585 335 362 125 33 120 16 1" 2,6 DF 22075
DF 047 8500 510 452 125 33 140 16 1 1/2" 2,9 DF 32075
DF 070 13000 780 643 125 33 160 16 1 1/2" 3,7 DF 50075
DF 094 16670 1000 695 163 48 520 16 2" 7,4 DF 51090
DF 150 25000 1500 935 163 48 770 16 2" 10 DF 76090



Typy filtračných vložiek pre filtre ORLIK DFORLIK kompresor ORL 7,5

NázovMax. pracovná
teplota (°C)		Min. pracovná
teplota (°C)		Tlak
(bar max)		Tlaková strata (bar)
P 60 1 16 0,03
M 60 1 16 0,05
S 60 1 16 0,06
A 60 1 16 0,12



Korekčná tabuľka filtrov ORLIK DF



Pracovný pretlak - bar 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Koeficient 0,25 0,38 0,5 0,65 0,75 0,88 1 1,13 1,25 1,38 1,5 1,63 1,75 1,88 2 2,13




Příslušenstvo k filtrom ORLIK DF:

Názov Typ
Manuálny odpúšťač kondenzátu MCD
Automatický odpúšťač kondenzátu AOK 16
Diferenčný manometer MDA 60
