Kontinuálne meranie olejových pár pre vašu procesnú bezpečnosť
Na mnohých miestach systému úpravy stlačeného vzduchu hrozí riziko kontaminácie olejom. To môže viesť k ohrozeniu výrobných zariadení, životného prostredia a dokonca aj zdravie. Monitorovacie systémy ako METPOINT OCV compact kontrolujú nepretržite, presne a v súlade s normami stlačený vzduch z hľadiska obsahu zvyškových olejových pár a pomôžu vám pri dodržiavaní kvality stlačeného vzduchu.
Funkcia merania olejové pary
Spoľahlivé merania vďaka inovatívnemu meranie
V zariadení METPOINT OCV compact pracuje PID senzor na princípe fotoionizace pomocou UV lampy. Pre zvýšenie presnosti a vyrovnávanie minimálnych výkyvov sa zistenie hodnoty teplotne a tlakovo kompenzujú. Tým sa splní požiadavky ISO 8573. Ako nepretržitá samokontrola meracieho systému sa používa referenčný plyn vyrobený pomocou integrovaného katalytického konvertora. V rámci periodického prepínania medzi meracím a referenčným vzduchom sa funkcia meracie PID bunky neustále kontroluje a porovnáva.
Výhody zariadení METPOINT ® OCV compact
bezpečnosť
Reprodukovateľné presnosť nameraných hodnôt vďaka výrobe referenčného plynu
Automatické sledovanie elektroniky referenčného plynu a senzorové elektroniky
Výstup a odoslanie poplachových hlásení
spoľahlivosť
Tlakový rozsah 3 až 16 bar
Online sledovanie obsahu olejových pár
Štandardné prenos dát na displej a regulačný pomocou bežných spôsobov komunikácie
jednoduchosť
Jednoznačné zobrazenie všetkých nameraných hodnôt
Robustný plášť pre priemyselné použitie
flexibilná inštalácia
Nepretržité a presné sledovanie olejové pary

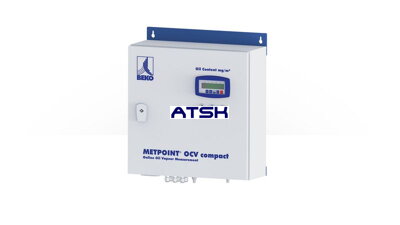

Prístroj METPOINT OCV compact bol vyvinutý na zisťovanie uhľovodíkov vo forme pár a plynov v systémoch stlačeného vzduchu. Detekcia s presnosťou až tisíciny mg / m³ obsahu zvyškových olejových pár sa vykonáva kontinuálne za bežiaceho prevádzky. Vďaka krátkym intervalom merania je možné rýchlo a spoľahlivo zobraziť aj minimálne odchýlky. Táto online kontrola vám dáva na všetkých bodoch zariadení, ktoré sú kľúčové pre kvalitu, neustále istotu o kvalite vášho stlačeného vzduchu, ktorý je dôležitým prvkom vašej procesnej bezpečnosti. Namerané údaje možno použiť na dokumentáciu kvality stlačeného vzduchu ak identifikácii zdrojov kontaminácie.
Špecifikácie zariadenia METPOINT ® OCV compact
meracie médium : Stlačený vzduch bez obsahu agresívnych, korozívnych, leptavých, jedovatých, horľavých a horenie podporujúcich zložiek Je nutné použiť systém úpravy stlačeného vzduchu prispôsobený úlohe merania
meraná veličina : Obsah zvyškového oleja v mg oleja / normovaný m³ vztiahnuté na 1,0 bar abs., + 20 ° C, 0% relatívna vlhkosť, podľa ISO 8573-1
identifikovateľné látky : polyalfaolefíny, aromatické a alifatické uhľovodíky, funkčné uhľovodíky
Detekčná hranica (zvyškový olej) : 0,001 mg / m³
Vlhkosť meraného plynu : ≤ 40% rel. vlhkosť, tlakový rosný bod max. + 10 ° C, nekondenzovatelná vlhkosť
Teplota stlačeného vzduchu : min./max. + 5 ° C ... + 50 ° C
prevádzkový pretlak 3 ... 16 bar (pretlak), je možné predradiť voliteľne redukčný ventil až pre 300 bar (pretlak)
Meranie a zobrazovanie v jednej jednotke s robustným priemyselným dizajnom
Stupeň krytia IP54 / DIN EN 60529
Externý certifikát o skúške: nie
Rozsah merania: <0,01-2,500 mg / m³
Aktualizácia zobrazenie nameraných hodnôt každé 4 s.
rozhranie:
4-20 mA, RS485 / Modbus (len nameraná hodnota)
Zobrazenie sa 7 segmenty a 5 tlačidlami pre nastavenie konfigurácie a alarmu
Optický ukazovateľ prevádzkového stavu:
kontrolky LED (vždy červená / zelená) pre purifikátory, PID a triedu oleja
Ochrana meracie bunky pred príliš vysokým obsahom oleja pomocou prepínacieho ventilu
METPOINT OCV display
Jednoduchá a bezpečná obsluha
Komponent METPOINT OCV compact poskytuje informácie o aktuálnej hodnote meraní (olejová para v mg / m³), triede oleja podľa ISO 8573 aj statusu meracieho systému a jeho komponentov. Navyše sa vizuálne zobrazuje status meracie bunky prostredníctvom výroby meracieho plynu (purifikátory). Budete tak mať kedykoľvek prehľad o nameraných hodnotách, triede oleja, stavu systému a budete ihneď vedieť, že je váš stlačený vzduch v poriadku.
