Odvádzače kondenzátu Hankison

Odvádzače kondenzátu rada X Drain

Odvádzače kondenzátu rada X Drain

Spoľahlivé odvádzanie kondenzátu - Optimalizovaná kvalita stlačeného vzduchu !

Odvádzače kondenzátu zo systému stlačený vzduch Hankison rada X DRAIN Kondenzát vzniká, keď sa stlačený vzduch ochladzuje na teplotu, ktorá je nižšia ako je teplota rosného bodu.
Vodná para obsiahnutá v stlačenom vzduchu dosiahne bodu nasýtenia a začne kondenzovať vo vodu. Väčšie vodné kvapky sa síce hromadia v najnižších miestach rozvodu stlačeného vzduchu, ale jemnejšie kvapky a aerosóly sú unášané prúdom stlačeného vzduchu a znižujú účinnosť a prevádzková bezpečnosť celého systému stlačeného vzduchu.
V moderných, dobre navrhnutých systémoch stlačeného vzduchu
sú výmenníky tepla, filtre a sušičky považované za štandard, ale riadne a efektívne hospodárenie s kondenzátom a jeho likvidácie sa zvyčajne ignoruje.

Dôležité požiadavky na moderný systém
hospodárenia s kondenzátom sú nasledovné:

  • Vysoká prevádzková bezpečnosť,
  • žiadne znečistenie alebo upchatie odvodu kondenzátu,
  • varovné hlásenia v prípade nesprávnej funkcie,
  • jednoduché overenie správnej funkcie (test činnosti),
  • odolnosť proti všetkým štandardným kompresorovým olejom.
  • Vysoká ekonomická účinnosť,
  • žiadne straty stlačeného vzduchu,
  • nízke náklady na inštaláciu a údržbu / opravy,
  • nízke obstarávacie náklady.




Technické riešenie zariadenia pre odvod kondenzátu SPX X-DRAIN
Vám ponúka najvyššiu bezpečnosť a účinnosť a preto by táto
zariadenia mali byť pevnou súčasťou každej modernej inštalácie
stlačeného vzduchu.

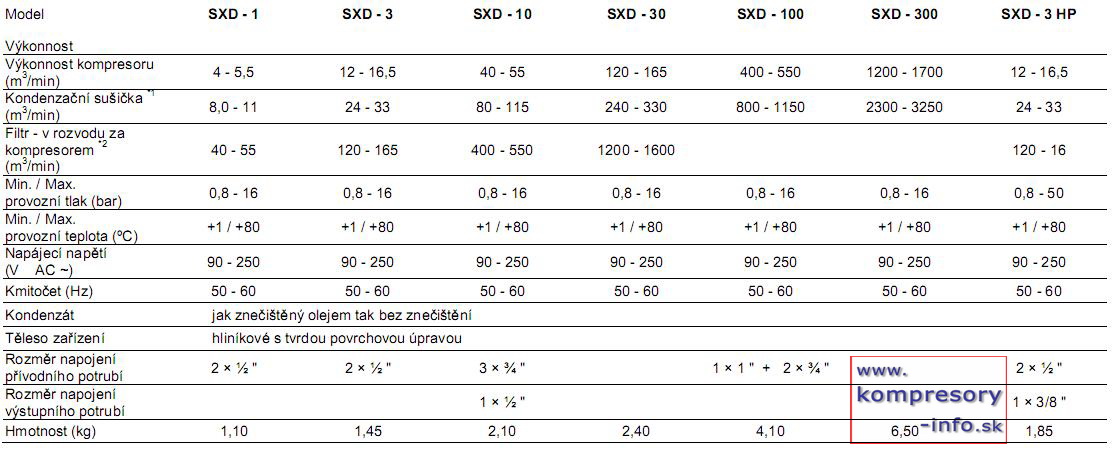

Technické údaje elektronických hladinových odvádzačov kondenzátu X Drain SXD

Elektronický hladinový odvádzač kondenzátu X Drain SXD - technické dáta



Model označenie
Katalog. číslo
Prevádz. tlak Prevádz. teplota Pripoj. rozmery Max. výkon kompresora Max. výkon sušičky Max. výkon filtra
    [bar] [ºC]     [m3/min] [m3/min] [m3/min]
    min. max. min. max. Prívod Vývod
SXD-1 99133000 0,8 16 1 80 2×½ " 1×½ " 5,5 4,8 4 11 10,5 8 55 48 40
SXD-3 99133005 0,8 16 1 80 2×½ " 1×½ " 16,5 14 12 33 28,5 24 165 140 120
SXD-3/ 24 V 99133007 0,8 16 1 80 2×½ " 1×½ " 16,5 14 12 33 28,5 24 165 140 120
SXD-10 99133010 0,8 16 1 80 3×¾ " 1×½ " 55 48 40 115 97,5 80 550 480 400
SXD-30 99133015 0,8 16 1 80 3×¾ " 1×½ " 165 140 120 330 285 240 1 600 1 400 1 200
SXD-100 99133020 0,8 16 1 80 1×1",2×¾" 1×½ " 550 480 400 1 150 975 800 5 500 4 800 4 000
SXD-300 99133025 0,8 16 1 80 1×1", 2×¾" 1×½ " 1 700 1 450 1 200 3 250 2 775 2300 16 500 14 400 12 000
SXD-3 HP 99133006 0,8 50 1 80 2×½ " 1×3/8 " 16,5 14 12 33 28,5 24 120 68 16

Elektrické napájanie : 90-250V / 50-60HZ

Max. výkonnosť kompresora vzhľadom k referenčným podmienkam, danej geografickej oblasi pri prevádzkovom  tlaku 7 bar g.

  Severná Europa, Kanada, Severná Amerika, centrálna Azia
   Stredná a Južná Europa, Stredná Amerika
  Juhovýchodná Azia, Oceánia,



Technické zmeny vyhradené
