Kompresory ALMIG BELT

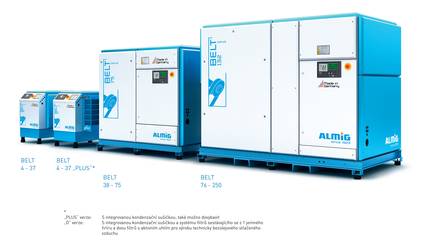

Skrutkové kompresory ALMIG BELT

 Výkonnostná trieda: 4 - 250 kW



Skrutkové kompresory ALMIG rady BELT sú určené ku stláčanie vzduchu a iných nevýbušných plynov do tlaku 14 bar.  Jedná sa o osvedčenú radu s technológiou prenosu hnacej sily motora na skrutkový blok pomocou klinových remeňov.  Počet remeňov je závislý na výkone kompresora.

kompresory ALMIG ATSK

Toto riešenie je výhodné predovšetkým z hľadiska variability prevodu, zmenou pomeru remeníc  bloku a motora sme schopní dosiahnuť optimálneho prevodového pomeru pre požadovaný tlak a tým dosiahnuť maximálneho dodávaného množstva vzduchu.  Výmenou remeníc môžeme kompresor na 8 bar prestavať lacno na kompresor s koncovým tlakom 13 bar a naopak.  Životnosť remeňov je v závislosti na pracovnom prostredí a počte štartov od 6 do 10 tisíc prevádzkových hodín a ich výmena nijako závažne nezvyšuje servisné náklady.


Kompresory BELT sú:




  • Vyrobené v súlade s normami CE; kompaktný zařízební navrhnuté tak aby zaberalo čo najmenej miesta a aby mohlo byť jednoducho inštalované blízko stene alebo v rohu.
  • Pripravené na okamžitú inštaláciu a použitie, vybavené všetkými požadovanými ovládacími prvkami, chladiacim systémom a monitorovacím systémom atsk.
  • Základný rám vybavený silentbloky nevyžaduje žiadny špeciálny fundament a umožňujúce jednoduchú inštaláciu priamo na rovnú podlahu bez nutnosti ukotvenia.
  • Vybavené odhlučnenú skríň špeciálna konštrukcia, ktorá zaisťuje extrémne tichá prevádzka a optimálne prúdenie chladiaceho vzduchu.
  • Skriňa je utesnená a prispôsobená tak, aby zachytila prípadný uniknutie olej a zabránila tak kontaminácii prostredia.
  • Opatrené výstupom chladiaceho vzduchu, ktorý umožňuje jednoduché napojenie na odvodné vzduchotechnické potrubie.
  • Vybavené elektrickým rozvádzačom v krytí IP 54, ktorý je separovaný od ostatných súčastí kompresora a umožňuje ľahký prístup ku všetkým elektrickým komponentom
  • Vyrobené vo farbe:: svetlo šedá (RAL 7035) a modrá (RAL 5015)


Technické dáta kompresorov ALMIG BELT

Technické dáta kompresorov BELT 4-37

Typ Dopravné množstvo  ISO 1217 Príkon motora
(kW)
dĺžka
(mm)
šírka
(mm)
Výška
(mm)
Hmotn.
(Kg)
Pripoj.
(G)
8 bar (m3/min) 10 bar (m3/min) 13 bar (m3/min)
BELT 4 0,65 0,54 0,43 4,0 1020 700 930 190 ¾"
BELT 5 0,88 0,78 0,65 5,5 1020 700 930 190 ¾"
BELT 7 1,20 1,07 0,87 7,5 1020 700 930 205 ¾"
BELT 11 1,70 1,50 1,32 11,0 1020 700 930 220 ¾"
BELT 15 2,24 1,98 1,63 15,0 1020 700 930 235 1"
BELT 16 2,52 2,17 1,75 15,0 1270 890 1190 435 1"
BELT 18 2,97 2,62 2,27 18,5 1270 890 1190 450 1"
BELT 22 3,54 3,12 2,67 22,0 1270 890 1190 485 1"
BELT 30 4,60 4,12 3,40 30,0 1270 890 1190 580 1 ½"
BELT 37 5,78 5,15 4,42 37,0 1270 890 1190 595 1 ½"

Technické dáta kompresorov BELT 38-250

Typ Dopravné množstvo podľa ISO 1217 Príkon motora
(kW)
Dĺžka
(mm)
Šírka
(mm)
Výška
(mm)
Hmotn.
(kg)
Pripoj.
(G)
8 bar
(m3/min)
10 bar
(m3/min)
13 bar
(m3/min)
14 bar
(m3/min)
BELT 38 5,97 5,57 4,60 4,40 37 1750 1080 1600 880 1 ½"
BELT 45 8,07 7,04 5,50 5,20 45 1750 1080 1600 1070 1 ½"
BELT 55 9,37 8,60 7,00 6,63 55 1750 1080 1600 1170 1 ½"
BELT 75 11,86 10,40 9,10 8,49 75 1750 1080 1600 1180 1 ½"
BELT 76 12,90 11,45 10,00 9,50 75 2300 1400 1860 1850 2 ½"
BELT 90 15,53 13,54 11,90 11,30 90 2300 1400 1860 2180 2 ½"
BELT 110 18,24 16,06 14,25 13,46 110 2300 1400 1860 2400 2 ½"
BELT 132 20,47 18,04 16,00 15,87 132 2350 1400 1860 3050 2 ½"
BELT 133 21,79 19,33 16,87 15,37 132 2500 1400 2115 3500 2 ½"
BELT 160 26,84 24,65 21,18 20,10 160 2500 1400 2115 3650 DN 80
BELT 200 30,15 28,84 24,95 23,50 200 2500 1400 2115 3850 DN 80
BELT 201 31,32 27,97 23,88 - 200 3200 1680 2060 3900 DN 100
BELT 250 40,79 35,32 28,57 - 250 3200 1680 2060 4100 DN 125
